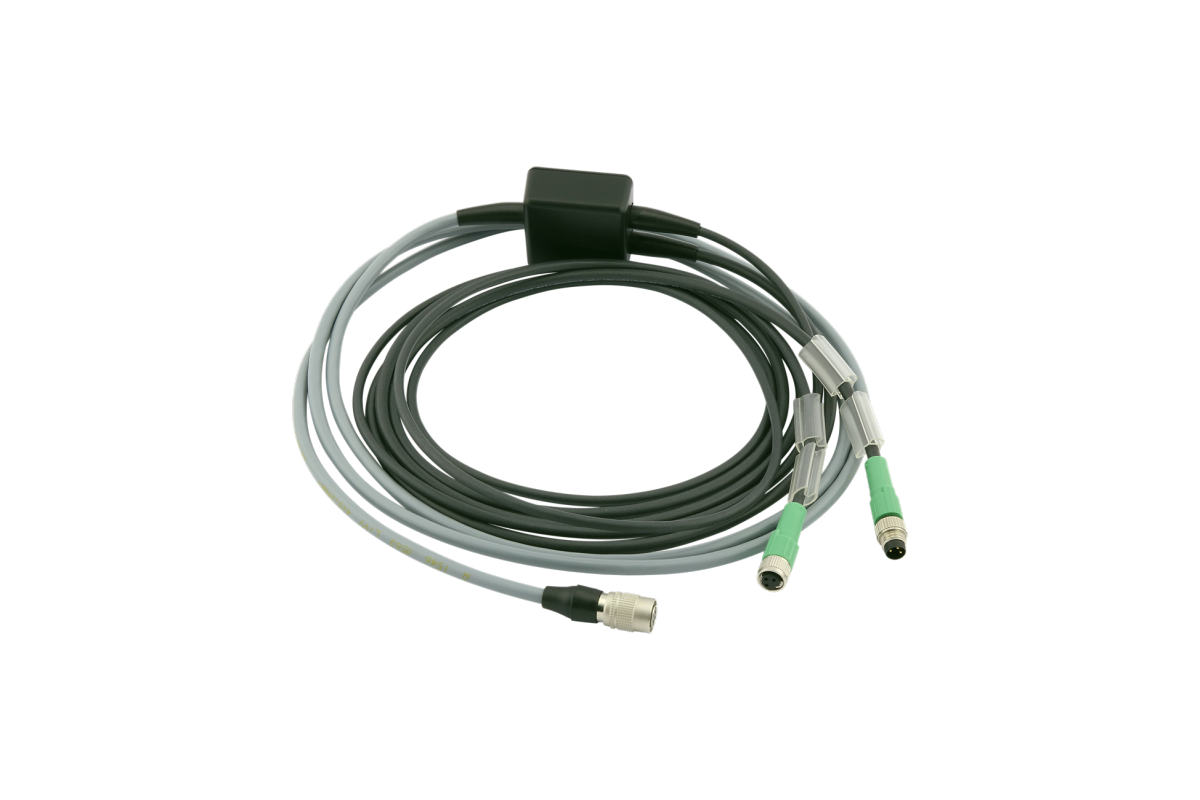

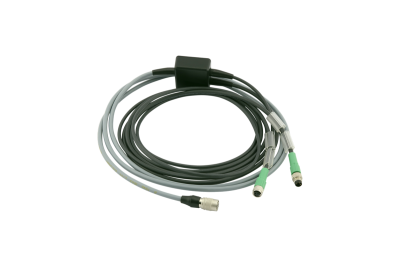

Kabel pro spínání světla kamerou

Kabel pro spínání světla kamerou

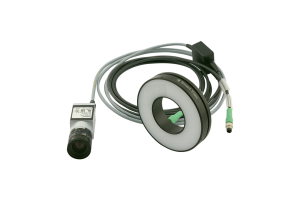

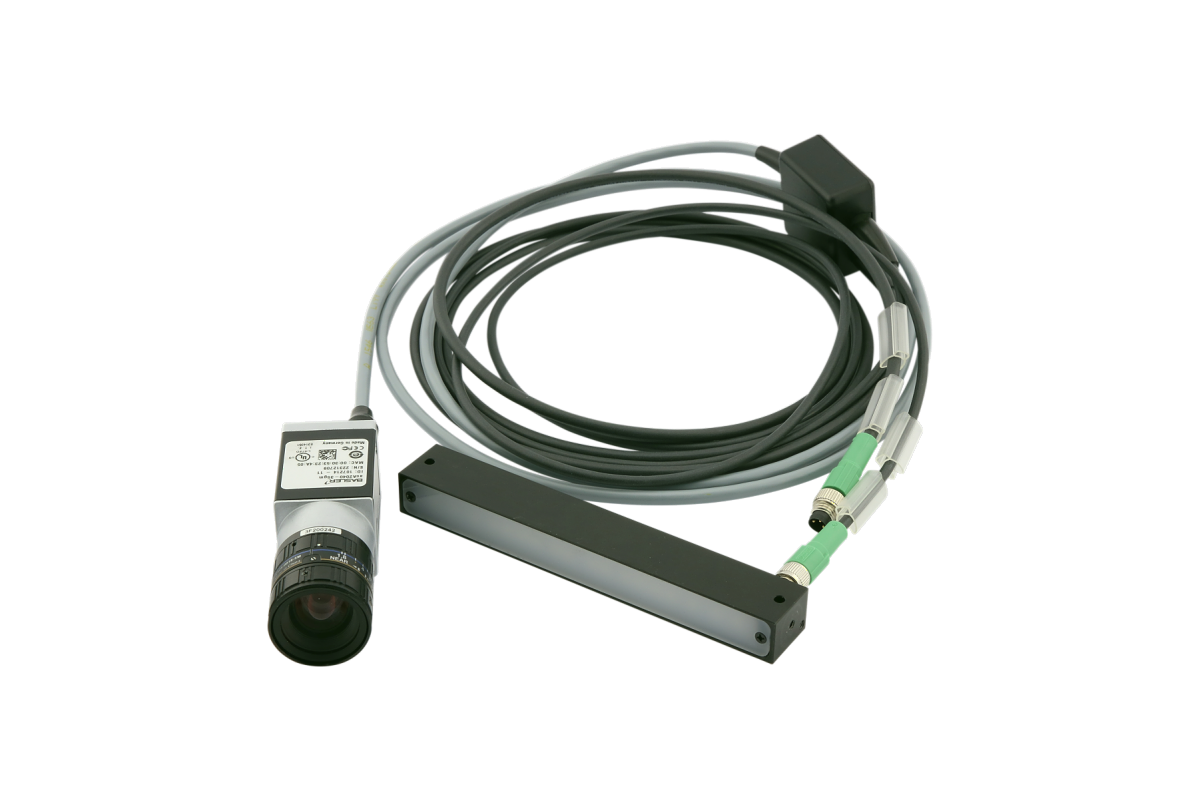

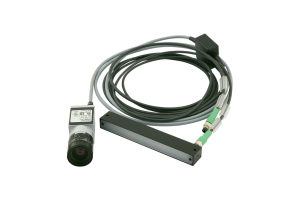

Kabel pro spínání světla kamerou - příklad propojení s kamerou a liniovým osvětlovačemKabel pro spínání světla kamerou - příklad propojení s kamerou a kruhovým osvětlovačem

Klíčové vlastnosti

  • Velmi jednoduchý trigger světla digitálním výstupem kamery
  • Výrazné zjednodušení elektroinstalace, odpadá potřeba dalšího spínacího prvku - například DIO karty
  • Navrženo pro kamery Basler ace GigE
  • Standardní průmyslový konektor M8 pro světlo a napájení
  • Délka každého kabelu z rozbočovací krabičky je 1,5 m. Celková délka Y-kabelu je tedy 3 m.

Popis produktu

Kabel slouží pro připojení spouštěcího vstupu osvětlovače na programovatelný výstup kamery a zároveň napájení světla i kamery z jednoho senzorového konektoru. Před zapojením je vždy nutno pročíst dokumentaci ke kameře a osvětlovači, zda lze s nimi redukci použít bez jejich poškození. Tento produkt je primárně určen pro užití s kamerami Basler řady ace GigE. Nejčastějším napájecím napětím pro osvětlovače je 24 V, proto je nutné volit kamery, které ho podporují.

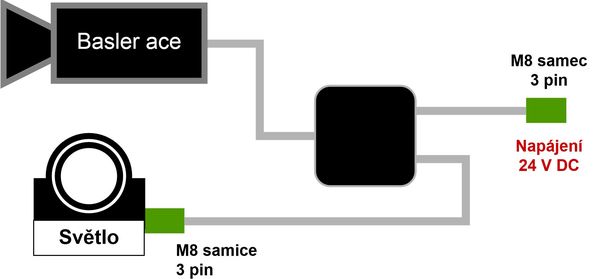

Schéma

Objednací číslo: 69980000


Prohlédnout další produkty ATEsystem >>

Ke stažení

Název souboru Verze Velikost
Katalogový list (CZ) 03.07.2018 450 KB
Katalogový list (EN) 21.09.2018 440 KB
