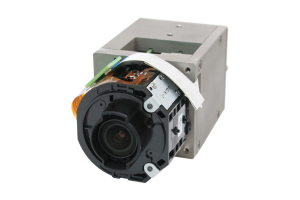

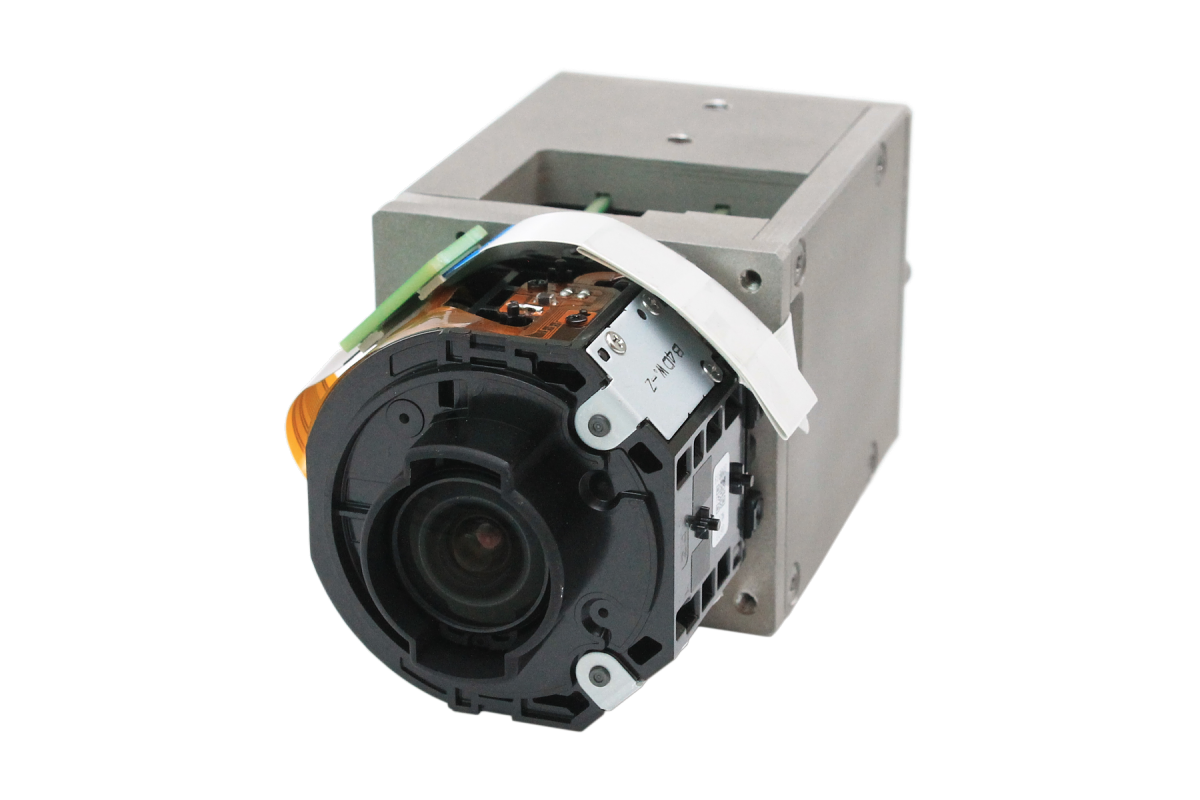

Kamera s motorizovaným objektivem

Kamera s motorizovaným objektivem

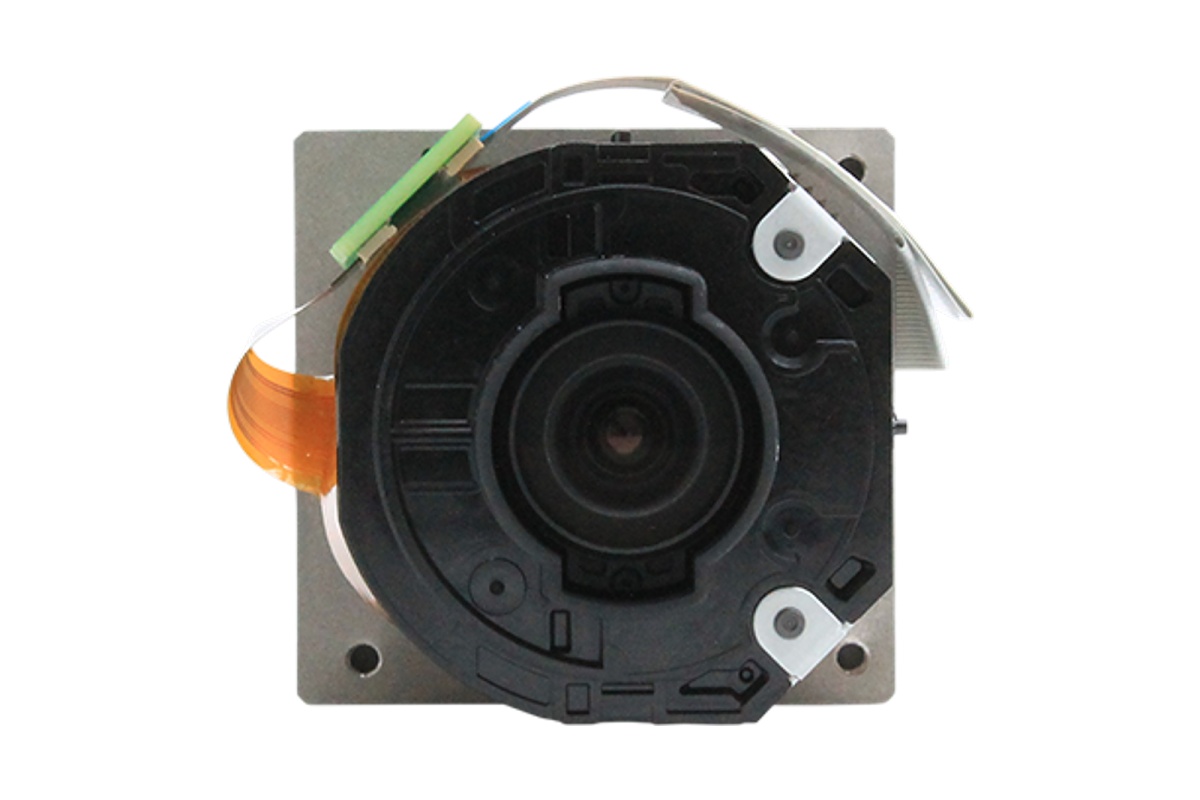

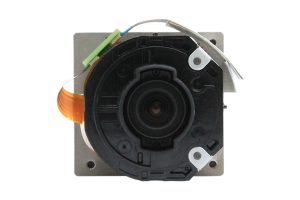

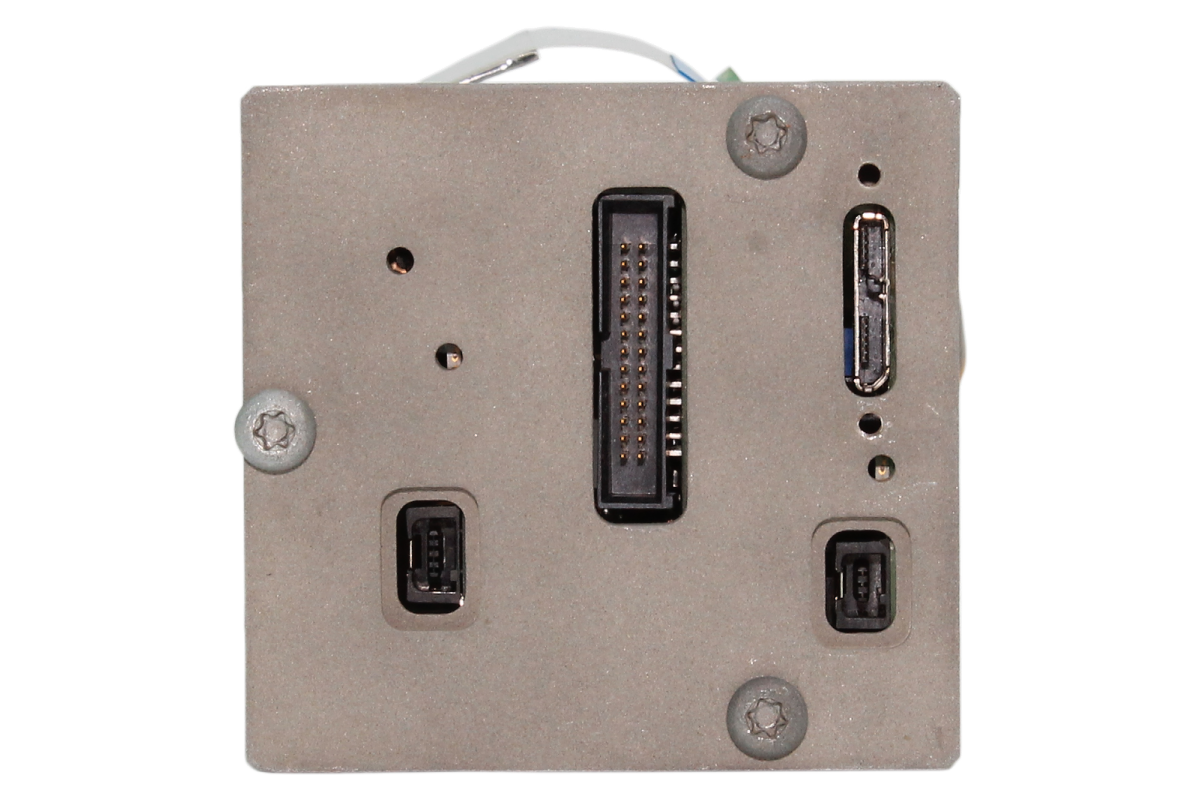

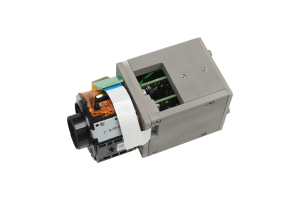

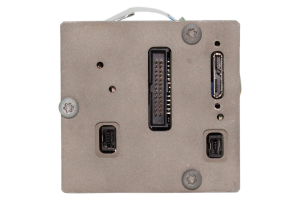

Kamera s motorizovaným objektivemKamera s motorizovaným objektivemKamera s motorizovaným objektivem - čelní pohledKamera s motorizovaným objektivem - zadní pohled

Klíčové vlastnosti

  • Motorizované funkce ostření, zoom, clona a přepínání IR filtru
  • Určeno pro produktovou řadu kamer Basler dart s rozhraním USB 3.0
  • Možnost řízení:
    • Rozhraní USB 2.0 - PC
    • Galvanicky oddělené digitální vstupy/výstupy – nadřazený PLC systém nebo tlačítka
    • Galvanicky odděleným rozhraním UART - embedded systémy (úprava na objednávku)
  • Napájení plně zajišťuje rozhraní USB 3.0
  • Kompaktní rozměry
  • Mechanické provedení – konstrukční modul pro vestavbu s hliníkovým šasi
  • Určeno pro oblast strojového vidění nejen v průmyslu, ale i robotice nebo medicínské aplikace

Popis produktu

Sestava kamery Basler dart, motorizovaného objektivu a řídicí jednotky nabízí možnost elektronického ovládání zoomu, ostření, clony a IR filtru. Pro přenos obrazu do PC, konfiguraci kamery i napájení slouží rozhraní USB 3.0, lze využít všechny ovladače a software kompatibilní s kamerami Basler dart.

Řízení objektivu je možné z PC pomocí rozhraní USB 2.0 emulujícího sériovou linku, dále galvanicky oddělenými digitálními vstupy z PLC nebo jednoduše prostřednictvím tlačítek. Pro embedded systémy je dostupné rovněž rozhraní UART sdílené s převodníkem na USB 2.0, proto výběr mezi variantou řízení USB 2.0 a UART je dán úpravou HW před distribucí. Využití USB 2.0 rozhraní vyžaduje originální redukční kabel, protože na straně kamery je USB konektor nahrazen mechanicky odolnějším konektorem Hirose.

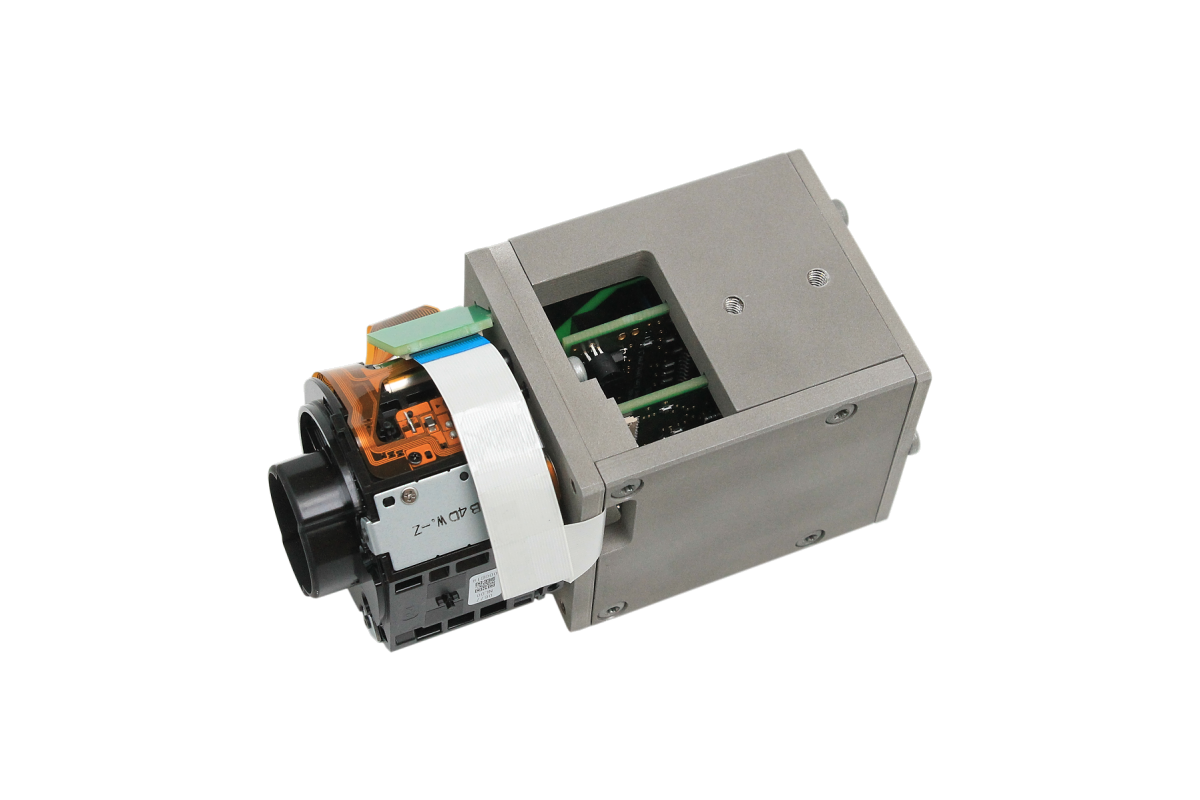

Hardware se dodává v provedení vhodném pro vestavbu s montážními otvory M4. Řídicí elektronika je umístěna v hliníkovém šasi, které zároveň plní funkci chladiče. Na konektor digitálních vstupů/výstupů je vyveden digitální výstup kamery dart, což umožňuje triggrovat externí osvětlení. Lze tak docílit přesné synchronizace osvětlení a snímkovací frekvence kamery.


Prohlédnout další produkty ATEsystem >>

Parametry produktu

Název Hodnota
Rozměry (D, Š, V)
109 x 50 x 52 mm
Hmotnost
262 g
Rozsah pracovních teplot
0 - 50 °C
Vlhkost vzduchu při 30 °C
20-80% bez kondenzace
Montážní možnosti
4x otvor M4
Napájení
USB 3.0
Maximální spotřeba
4 W
Počet digitálních vstupů
8
Počet digitálních výstupů
3
Rozhraní pro řízení objektivu
USB virtual RS232
