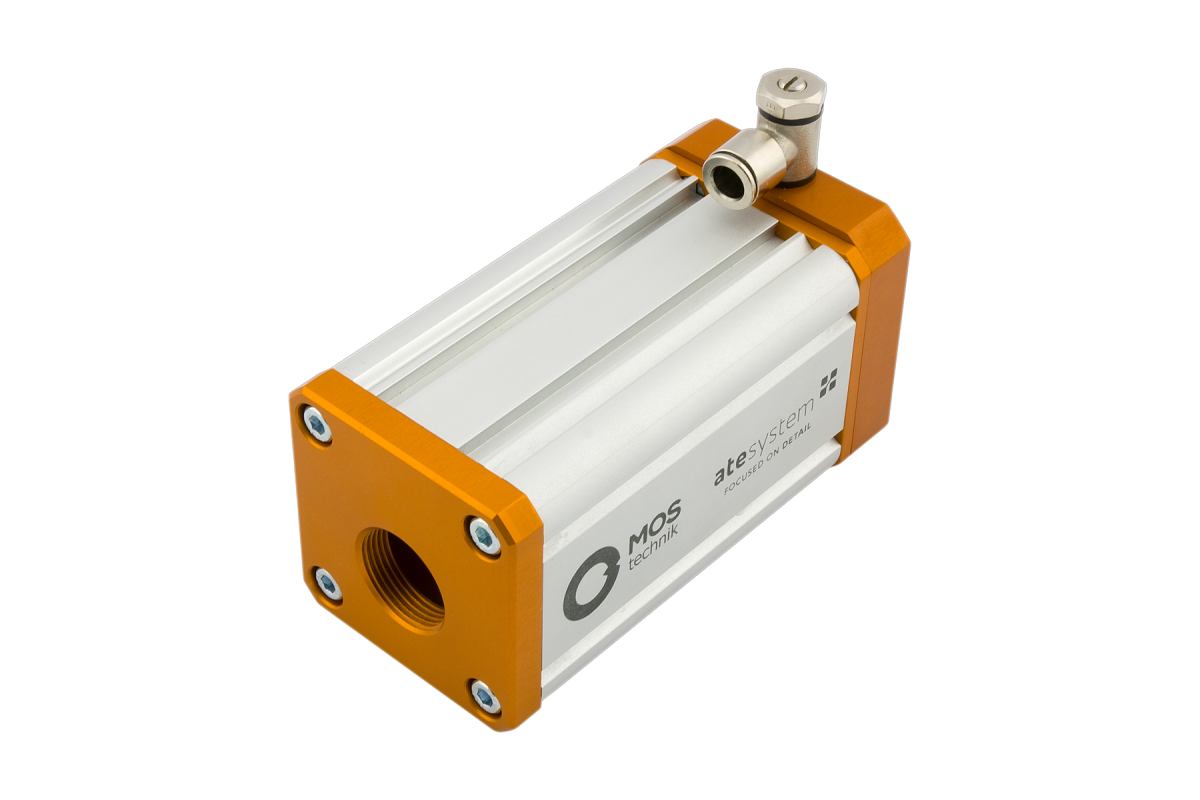

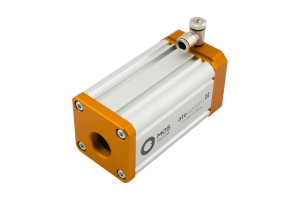

Kamerový kryt se vzduchovou clonou

Klíčové vlastnosti

  • Použití kamer za nepříznivých podmínek a ve znečištěných prostředích.
  • Krytí IP67 - ochrana proti prachu a jiným nečistotám, vlhkosti, vodě a emulzím.
  • Navrženo pro řadu kamer Basler ace a jejich rozměrové ekvivalenty.
  • Robustní mechanické provedení – vyrobeno z hliníku.
  • Základní varianta bez vzduchové clony.
  • Tři pokročilejší varianty nabízí různé provedení vzduchové clony pro použití s rozvody stlačeného vzduchu o tlaku 2 až 8 bar.
  • Vzduchová clona výrazně prodlužuje periody čištění, snižuje tak náklady a čas potřebný na údržbu.
  • Zadní strana krytu obsahuje závit M25 například pro kabelové průchodky.
    (Použitý typ průchodky ovlivní výsledné IP krytí.)
  • Jednotný vstup pro stlačený vzduch G 1/8“ u všech variant.


Popis produktu

Odolný kryt poskytuje kameře a objektivu ochranu v náročných průmyslových aplikacích. Vzduchová clona zabraňuje znečistění průzoru před objektivem prachem nebo stříkající kapalinou. Umožňuje tak zachovat kvalitní obraz i v obtížných podmínkách a zároveň minimalizovat servisní intervaly.


Varianty produktu

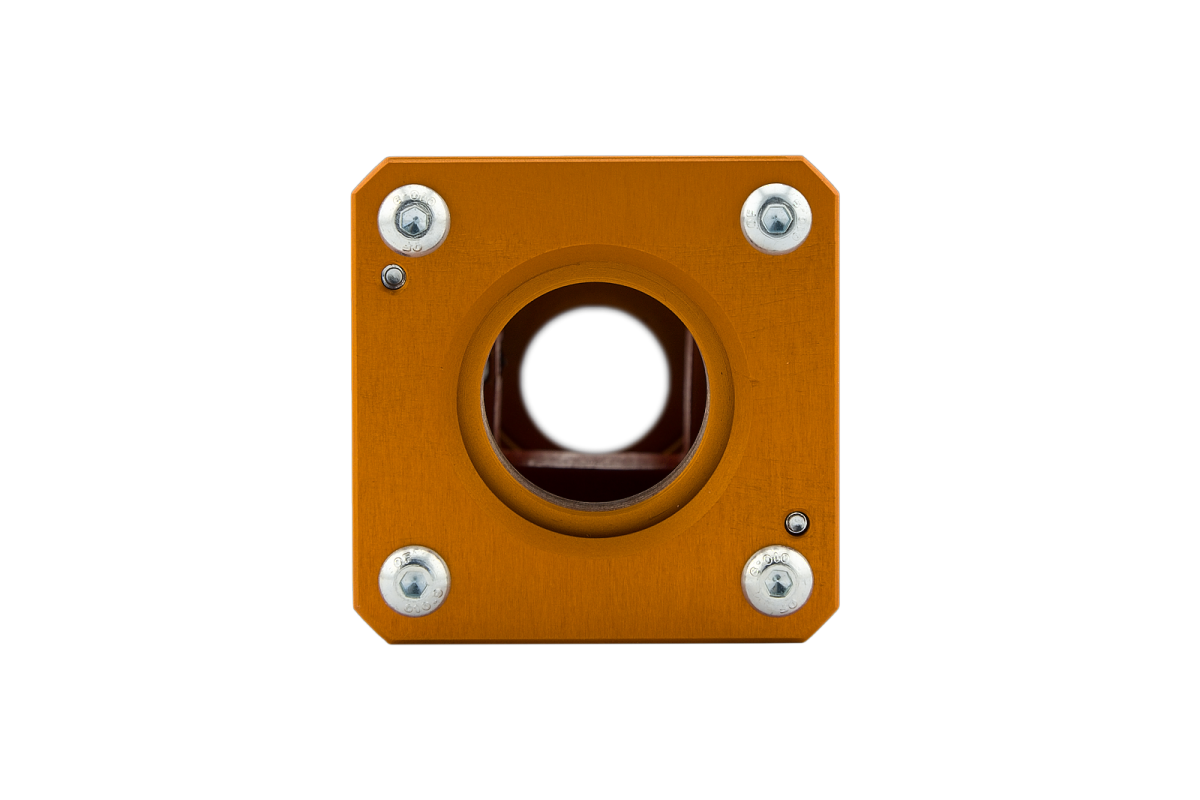

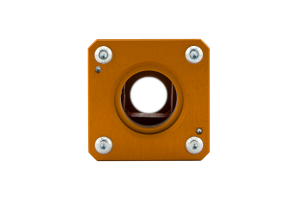

Základem všech variant krytu je tělo z extrudovaného hliníkového profilu a shodný zadní díl se závitem M25. Odlišné je čelo krytu, které v případě VNOK-A obsahuje pouze skleněný průzor a u vyšších variant i vzduchovou clonu. Délka těla je ve výkresech v katalogovém listu označena jako „A“, lze volit 90 mm, 140 mm a 190 mm. Vnitřní prostor pro kameru a objektiv je vždy válec o průměru 50 mm a délce A – 16 mm.

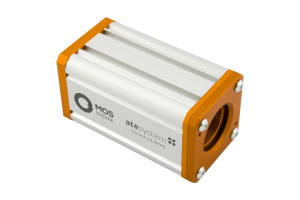

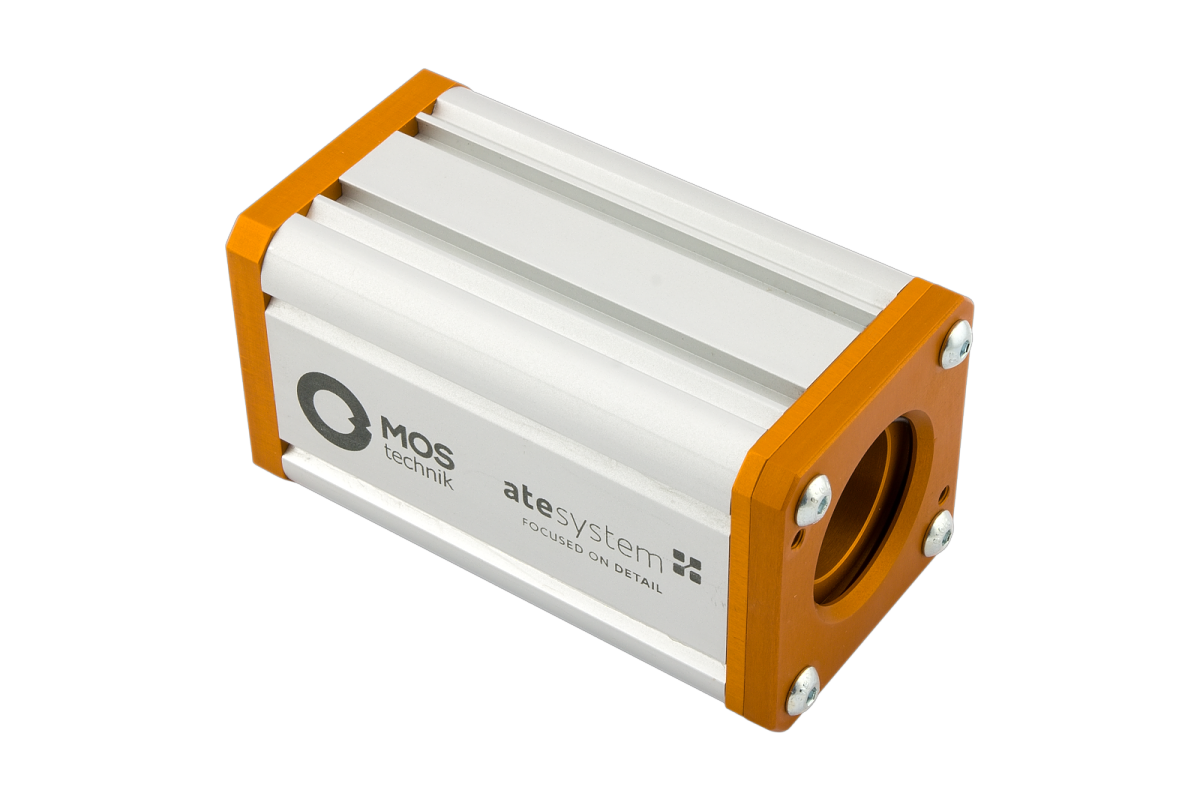

VNOK-A

  • Jednoduchý mechanický kryt - základní varianta bez vzduchové clony.
  • Vhodné do prostředí, kde nehrozí rychlé znečistění průzoru.
  • Snadnější instalace – není nutné řešit přívod vzduchu.

VNOK-B

  • Ochrana kamery v méně náročných aplikacích.
  • Obsahuje základní pneumatickou clonu pro odstranění nečistot ze skla kryjícího objektiv.
  • Při přerušovaném použití vhodné pro odstranění suchých prachových nečistot.
  • Při trvalém použití je účinný i proti vlhkému prachu, mastnému kouři apod.

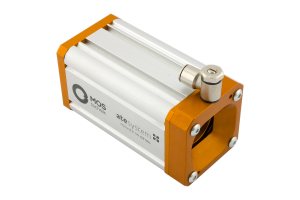

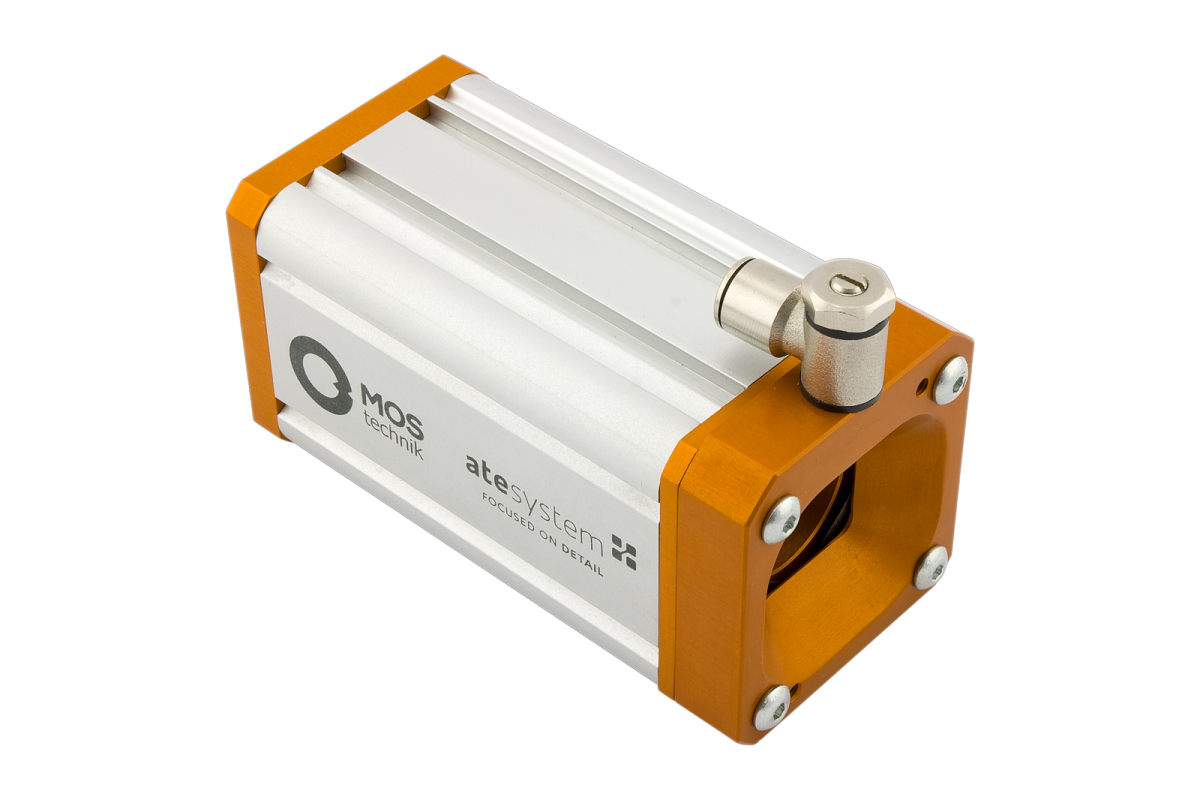

VNOK-C

  • Ochrana kamery při středně náročných aplikacích.

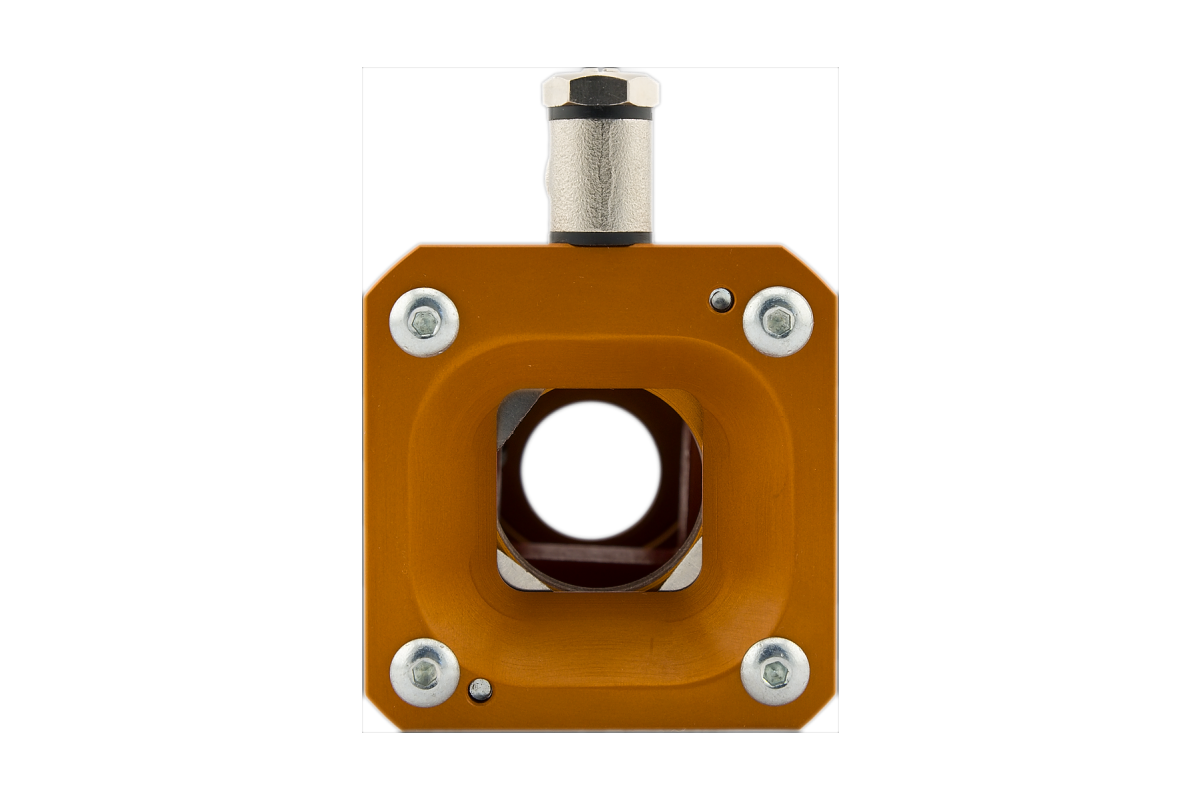

  • Kuželový tvar trysky směřuje proud vzduchu směrem ven od krycího skla objektivu a předchází tak jeho znečistění.
  • Lze použít i proti lehce stříkajícím kapalinám a větším nečistotám.

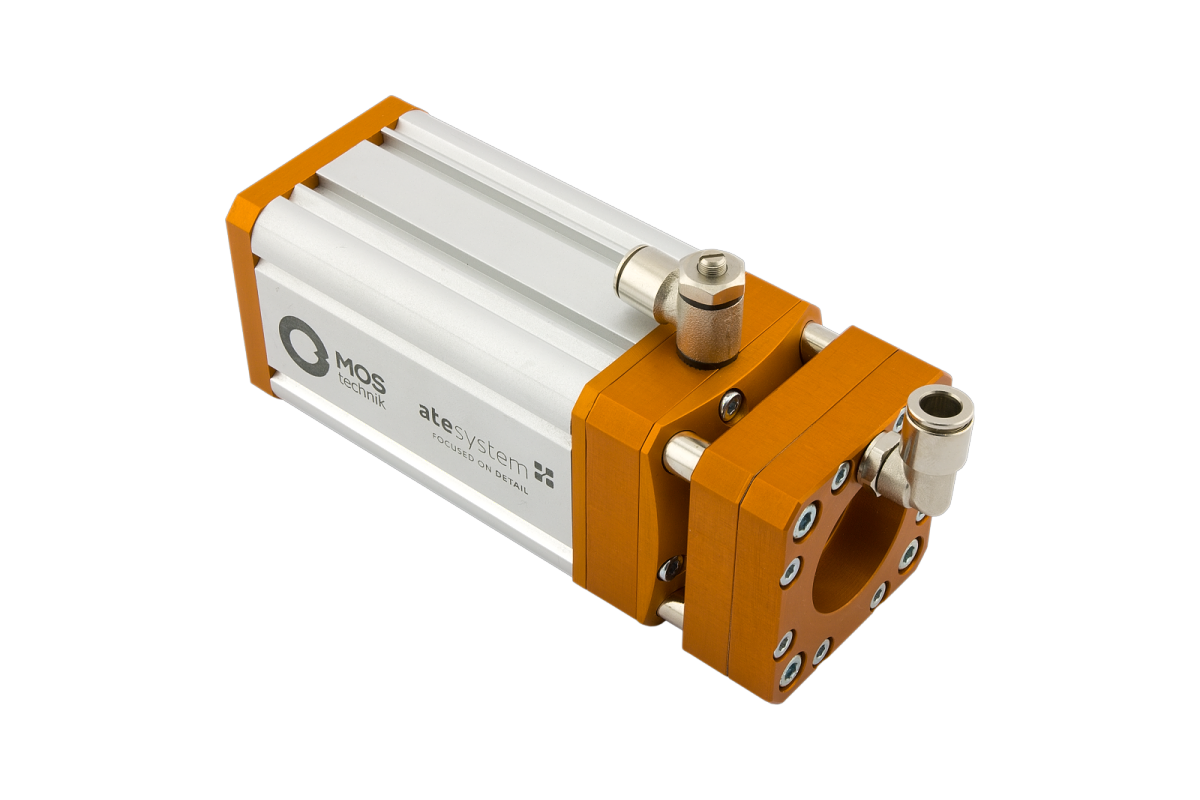

VNOK-D

  • Varianta pro nejnáročnější aplikace.
  • Dvoustupňový ofuk se samostatnými přívody vzduchu pro oba stupně.
  • Obsahuje kombinaci kuželové trysky, transvektorového ofuku a předsazené ploché vzduchové clony.
  • Ochrana proti stříkajícím kapalinám.
  • Vhodné pro použití v CNC strojích.

Efektivita krycího ofuku závisí na hmotnosti, rychlosti a směru částic.


Objednací údaje

Objednací číslo
Kód produktu
Vzduchová clona
Délka těla „A“ (mm)
11400001
VNOK-A-AL-090-050
NE
90
11400002
VNOK-A-AL-140-050
NE
140
11400003
VNOK-A-AL-190-050
NE
190
11400004
VNOK-B-AL-090-050
základní
90
11400005
VNOK-B-AL-140-050
základní
140
11400006
VNOK-B-AL-190-050
základní
190
11400007
VNOK-C-AL-090-050
kuželová
90
11400008
VNOK-C-AL-140-050
kuželová
140
11400009
VNOK-C-AL-190-050
kuželová
190
11400010
VNOK-D-AL-090-050
dvoustupňová
90
11400011
VNOK-D-AL-140-050
dvoustupňová
140
11400012
VNOK-D-AL-190-050
dvoustupňová
190

Ke stažení

Název souboru Verze Velikost
Katalogový list CZ 16.07.2018 2 MB
Katalogový list EN 06.08.2018 2 MB
