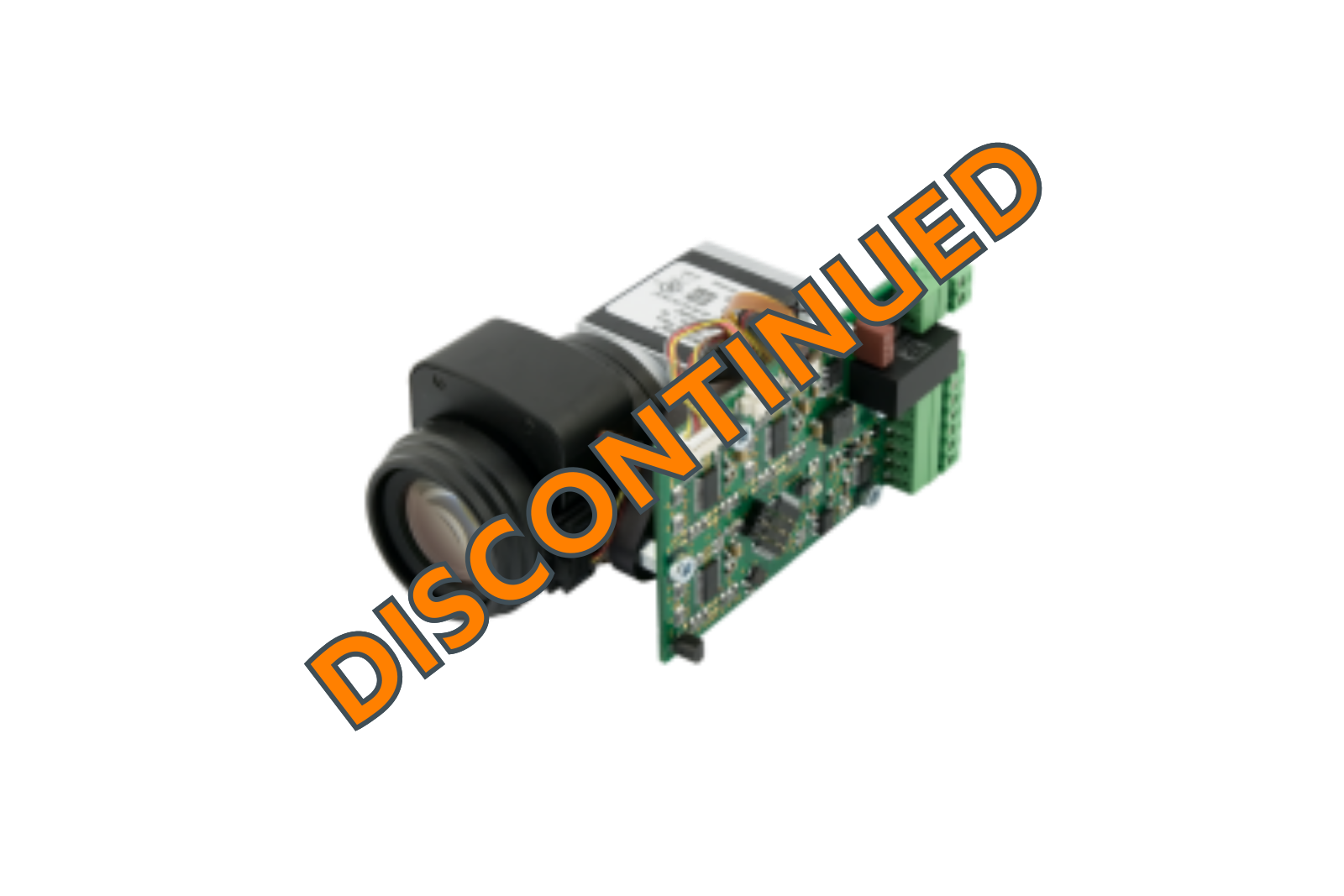

P-Iris Controller

Klíčové vlastnosti

  • Ovládání clony, zoomu a ostření objektivů s krokovými motory
  • Přepínání IR filtru – možnost použití ve dne i v noci
  • Lze použít s celou produktovou řadou Basler ace Classic a ace U s velikostí senzoru do 1/1.7“, CS-mount a rozlišením až 12 Mpx
  • Dodáváno s objektivem Theia TL1250P:
    • Rozlišení 12 Mpx s optickým formátem max. 1/1.7“
    • Ohnisková vzdálenost 12 – 50 mm
    • Pracovní vzdálenost 2 m až nekonečno
    • Minimální clonové číslo F1.8 (při ohnisku 12 mm)
  • Komunikační rozhraní:
    • RS232 – standardní provedení, galvanicky odděleno
    • UART – určeno pro Basler ace se speciálním firmware, který umožní použít digitální výstup kamery jako UART
  • Napájecí napětí 12 – 24 V DC s galvanickým oddělením
  • Hliníkový držák pro snadnou montáž
  • Uplatnění zejména v dopravních systémech (ITS), například mýtné systémy, sledování průjezdu na červenou, úsekové měření rychlosti apod

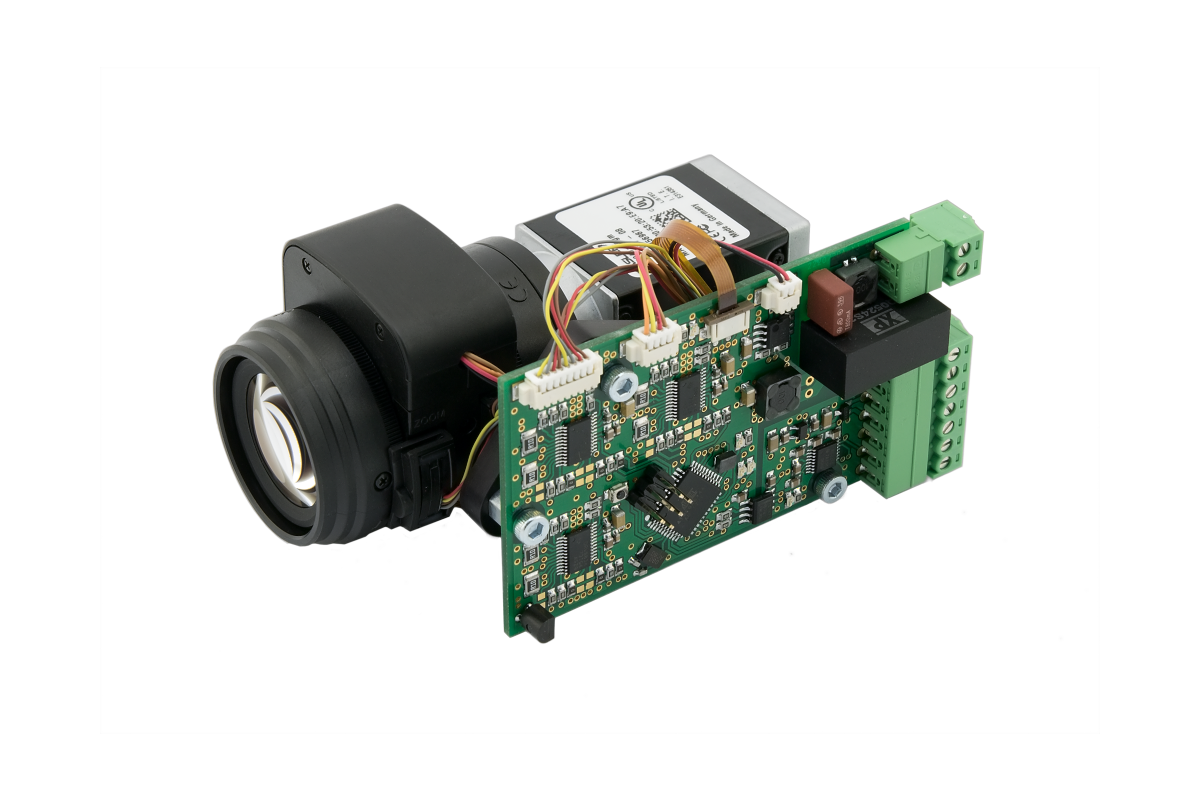

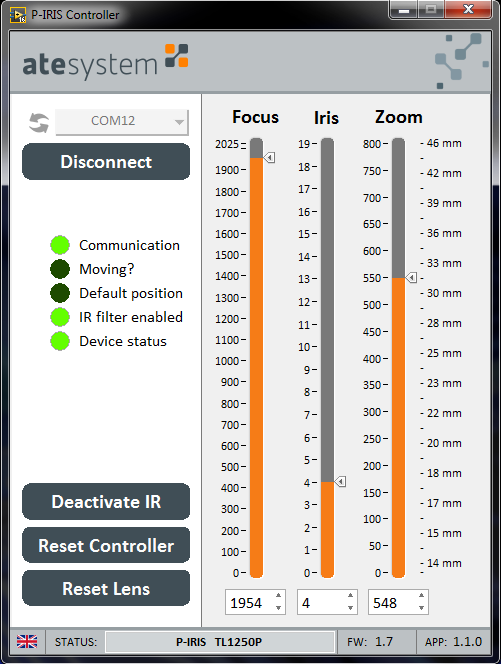

  • Textový komunikační protokol, LabVIEW přístrojový driver ke stažení

Popis produktu

Řídicí jednotka pro objektivy s krokovými motory (P-Iris) je mezičlánek určený pro funkční spojení motorizovaných objektivů a kamer Basler ace. Umožňuje elektronicky ovládat ostření, zoom, clonu a IR filtr. Pro ovládání standardně slouží sériové rozhraní RS232 s textovým protokolem. Další možnost nabízí kamery Basler ace s upraveným firmwarem, který na digitálním výstupu simuluje komunikační rozhraní UART. V takovém případě stačí pouze jeden kabel pro přenos obrazových dat a ovládání objektivu, protože přenos řídicích příkazů z PC probíhá po Ethernetu. Kamera pak slouží zároveň jako převodník Ethernet – UART.

Kontrolér je dodáván v setu s objektivem Theia TL1250P. Kombinace těchto dvou komponent umožňuje pokrýt téměř všechny potřeby dopravních aplikací jak z hlediska optických vlastností, tak z hlediska rozlišení a kvality obrazu. Díky možnosti ovládat zoom v rozmezí ohnisek 12 – 50 mm, ostření a clonu je toto řešení určeno pro aplikace zaměřené na malý detail (například SPZ auta) nebo pro zachycení velkého zorného pole (například více pruhů vozovky) při různých světelných podmínkách. Přepínatelný IR filtr navíc umožňuje používat kamery i v noci s infračerveným přísvitem. Tento přísvit může být velmi přesně synchronizován s kamerou pomocí digitálního výstupu kamery. Díky nové generaci kamer Basler lze dokonce využít rozlišení až 12 Mpx.

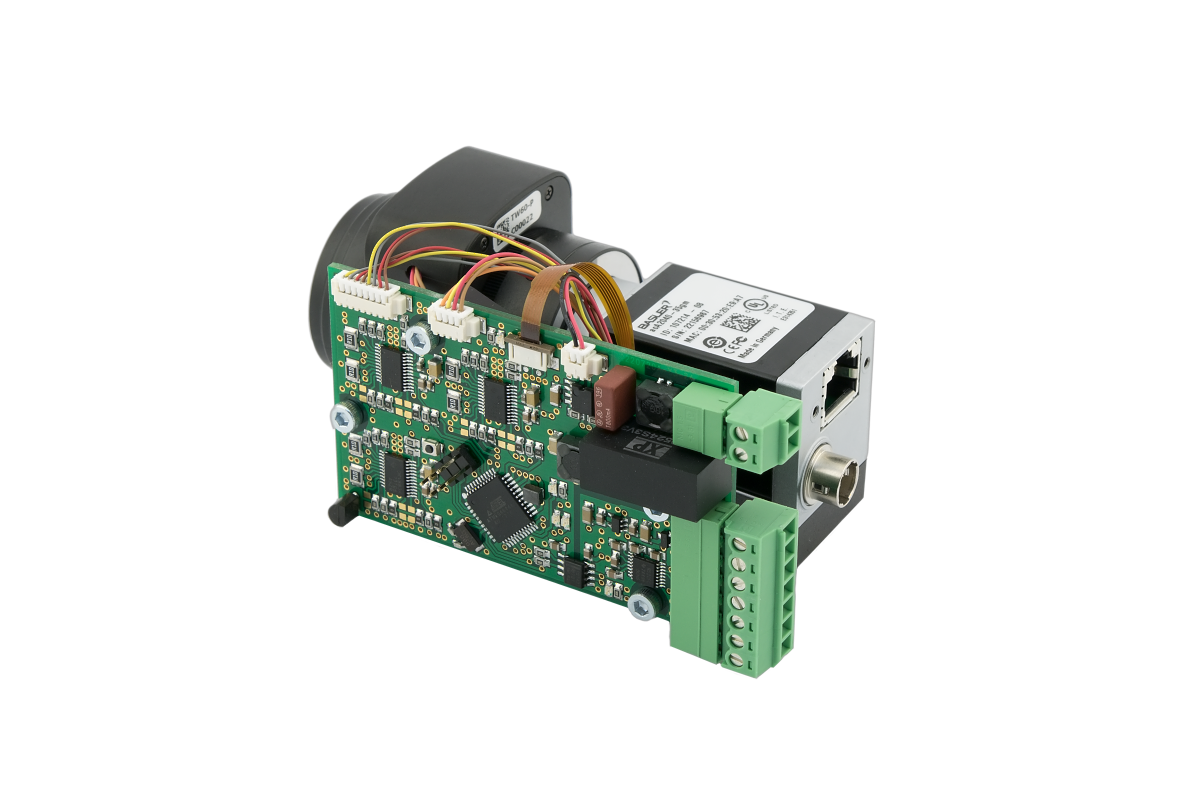

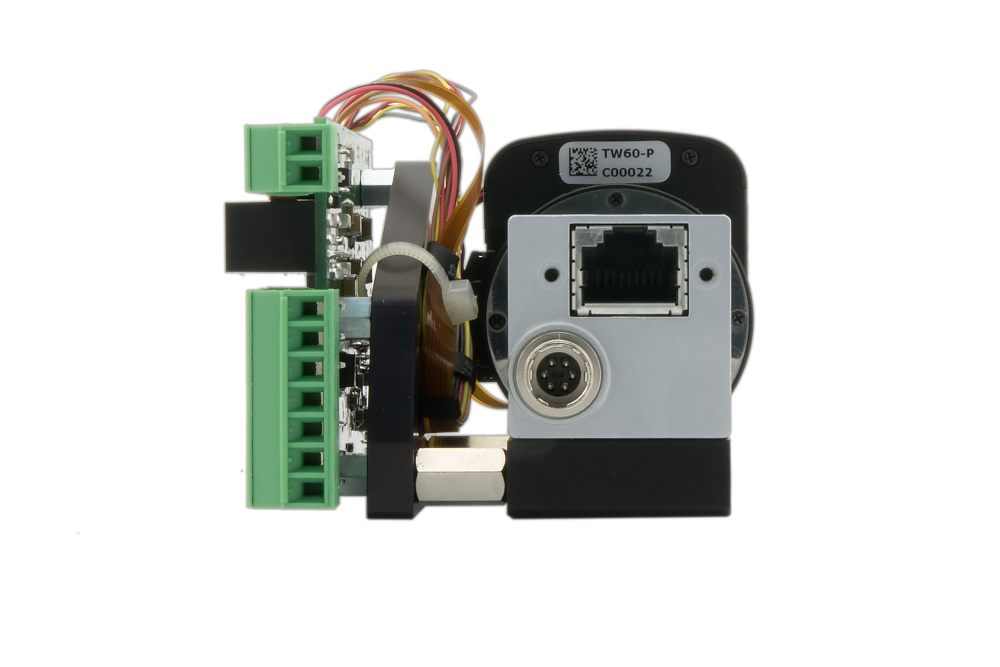

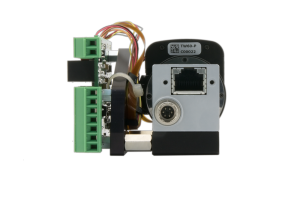

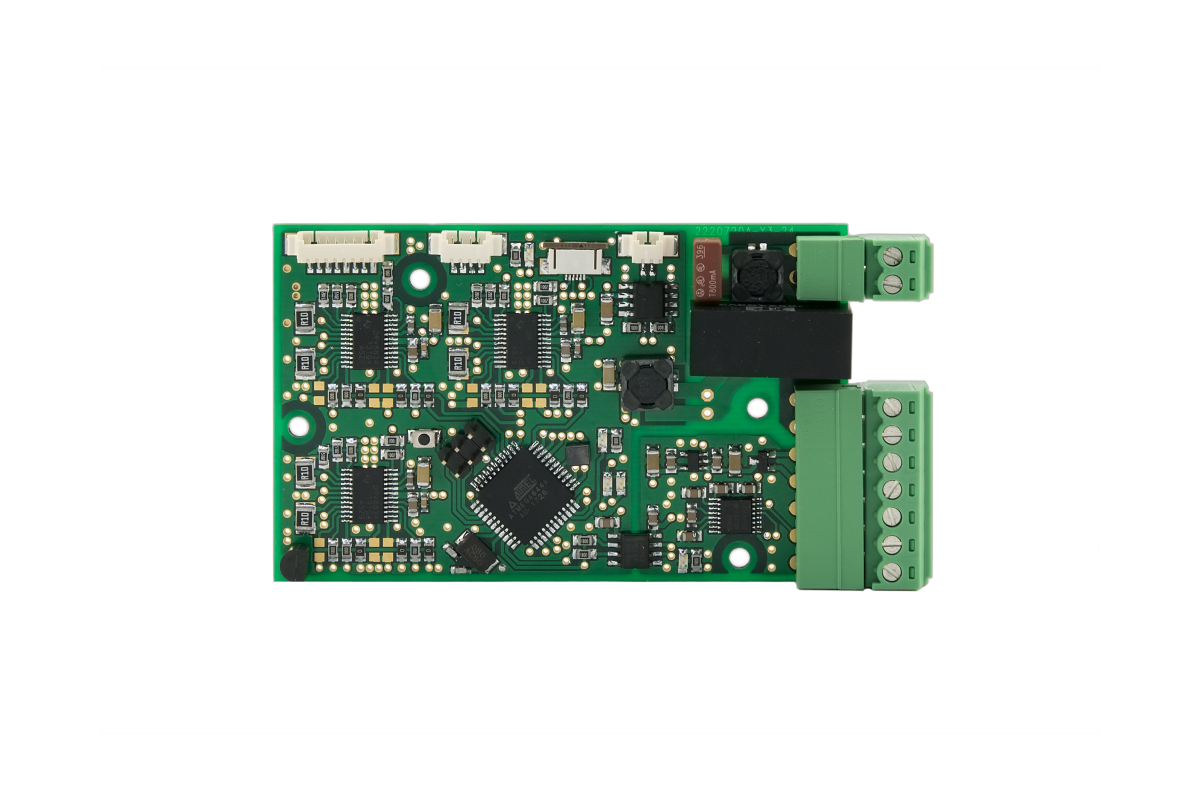

Hardware je přizpůsoben rozměrům kamer Basler ace a jedná se kompaktní blok určený pro vestavbu do zařízení či kamerového krytu. Hliníkový držák obsahuje montážní otvory se stativovým závitem 1/4“ a M8.


Parametry produktu

Parametr
Hodnota
Napájecí napětí
12 - 24 V DC
Proudový odběr s objektivem TL1250P
230mA max. - 12V DC
130mA max. - 24V DC
Minimální doporučený výkon zdroje
3W
Komunikační rychlost
9600 Bd
Rozměry elektroniky
82 x 50 x 15 mm
Rozměr sestavy (maximální)
107 x 71 x 52 mm

Objednací údaje

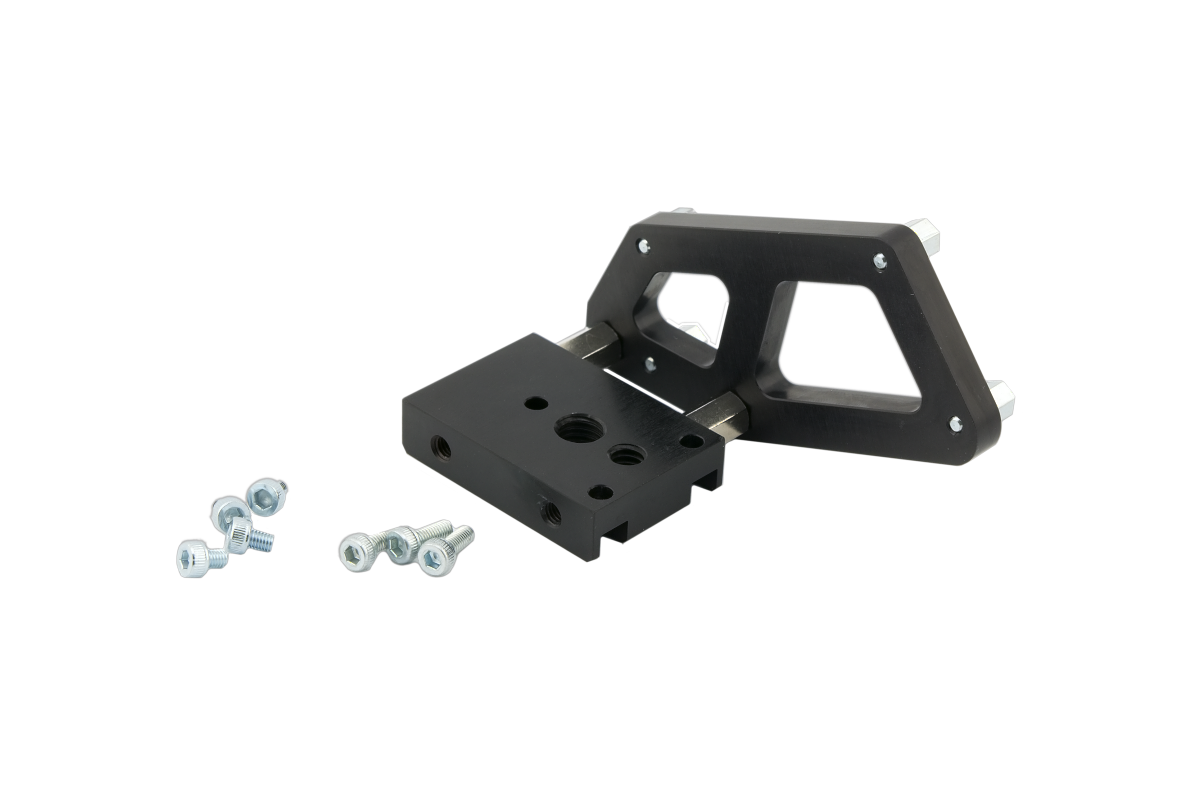

Minimální funkční sada je objektiv 10980007 spolu s elektronikou 11350000. Kamera se volí vždy na míru každé konkrétní aplikaci, pro konzultaci a pomoc s výběrem nás prosím kontaktujte. Jednotlivé komponenty (kameru, elektroniku, objektiv) lze uchytit samostatně nebo využít mechaniku 69982000, která je pro tento účel přímo navržena.

Objednací číslo
Název

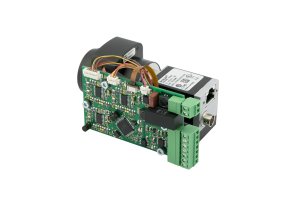

11350000

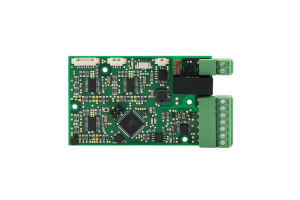

P-Iris Controller - elektronika

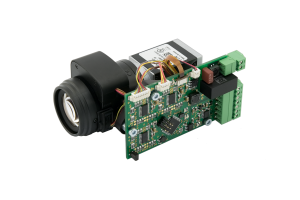

10980007

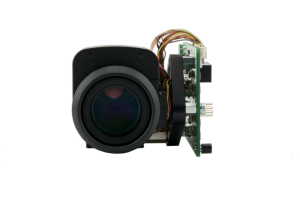

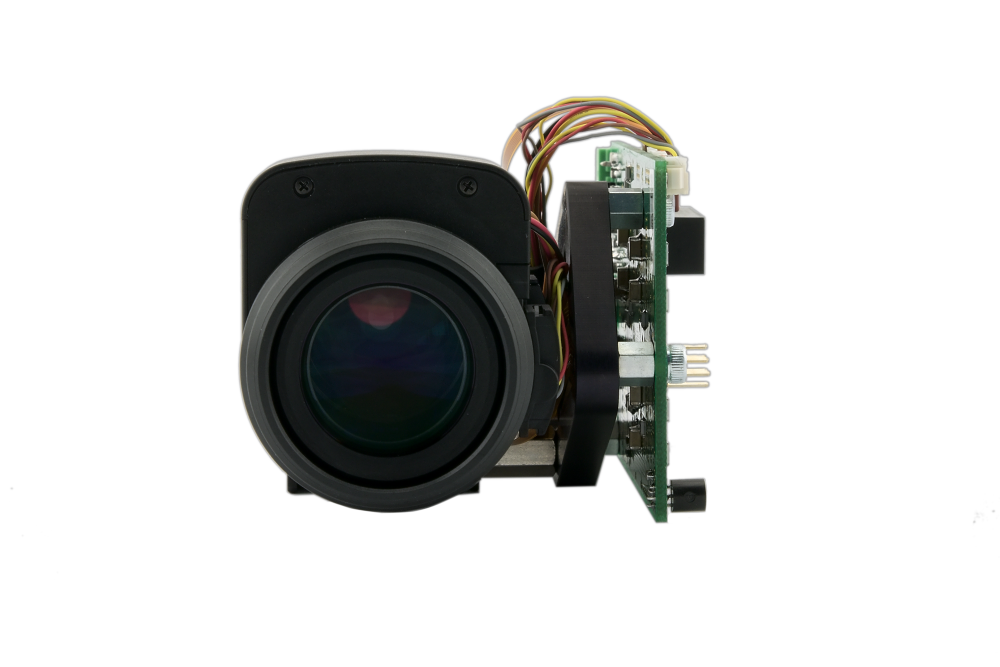

Objektiv Theia TL1250P

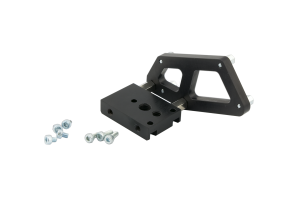

69982000
P-Iris Controller - mechanika
