Převodník RS232 na CAN

Převodník RS232 na CAN

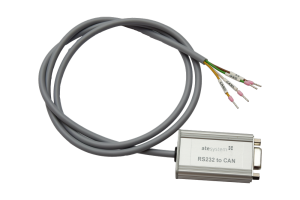

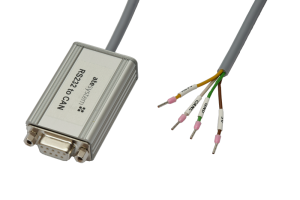

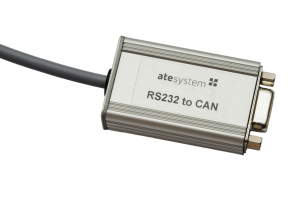

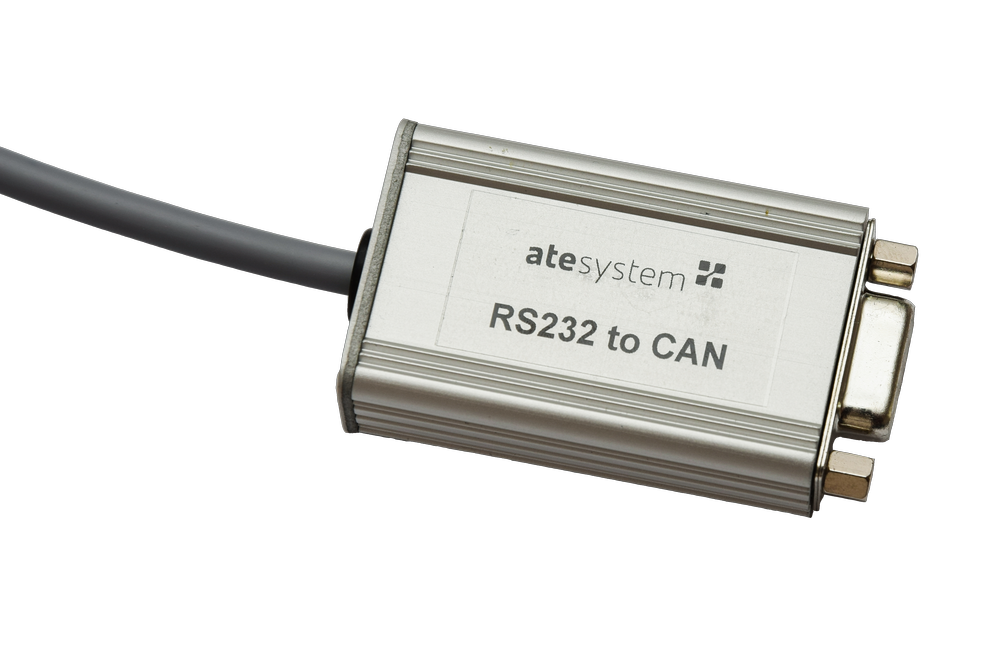

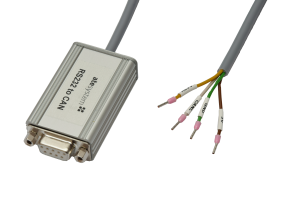

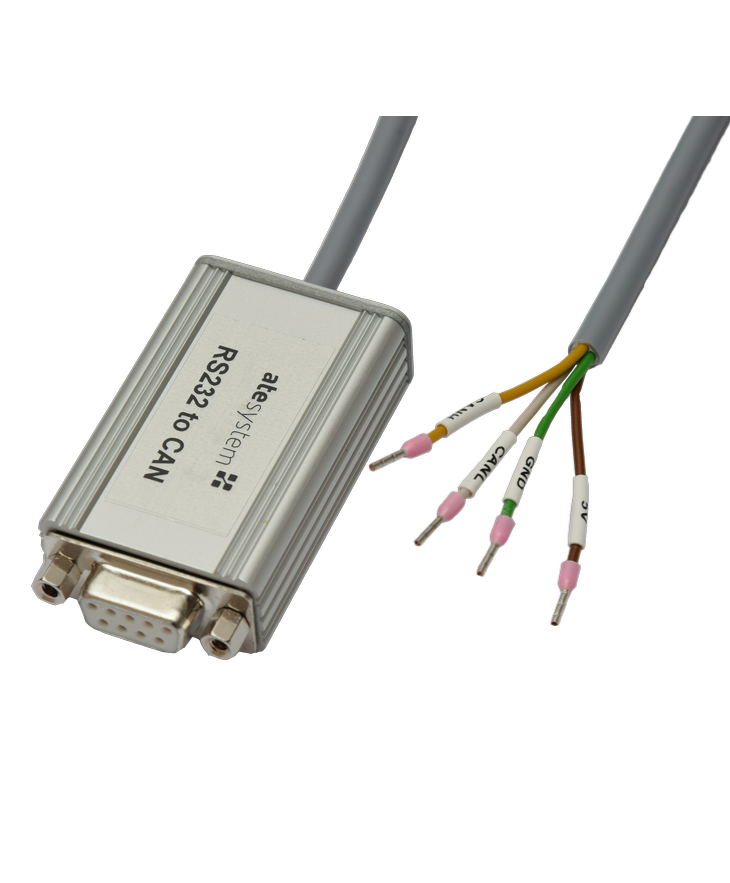

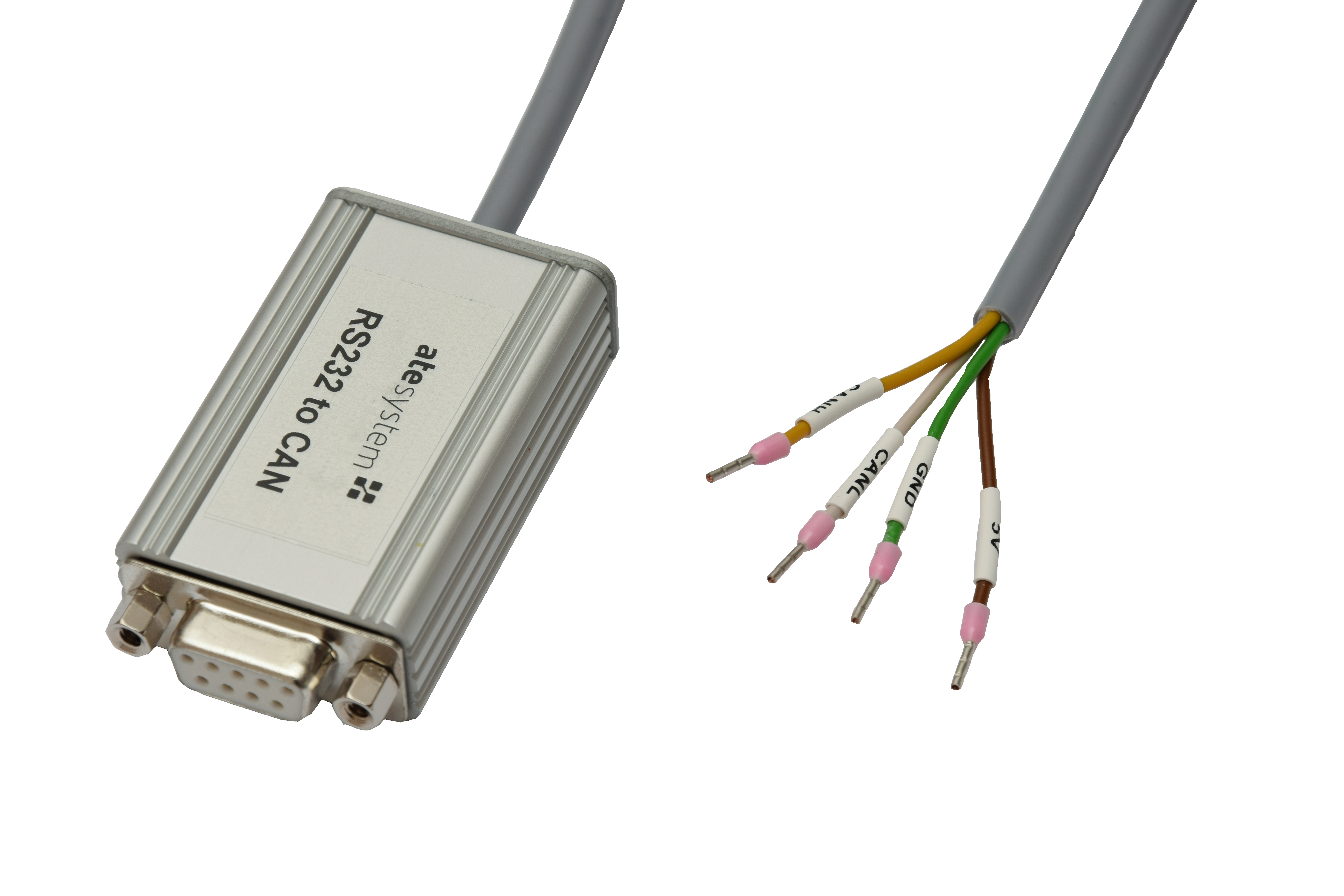

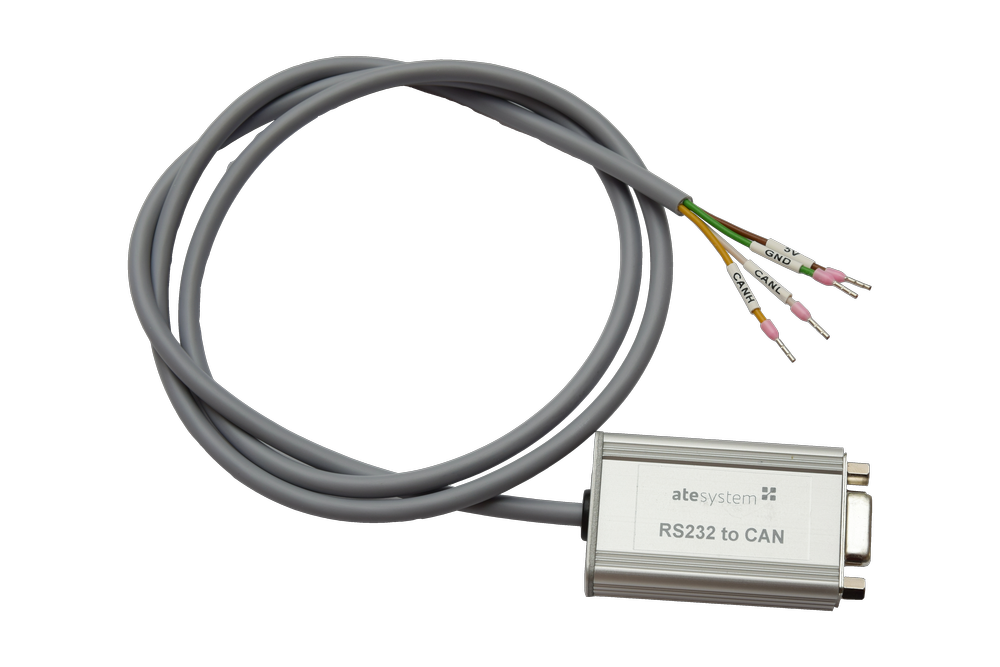

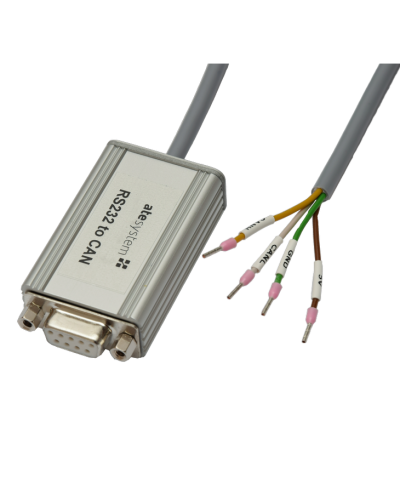

Převodník RS232 na CAN - obrázek 1Převodník RS232 na CAN - obrázek 2Převodník RS232 na CAN - obrázek 3Převodník RS232 na CAN - obrázek 4

Klíčové vlastnosti

  • Převod fyzických vrstev RS232 a CAN
  • Galvanicky neizolovaný
  • Fyzická vrstva CAN zakončena 120R
  • Maximální přenosová rychlost 460 kbps
  • Napájení 5V
  • Pracovní teplota -20 … +80°C
  • Rozměry: 33 x 60 x 16 mm (bez vodiče a připojeného konektoru)

Popis produktu

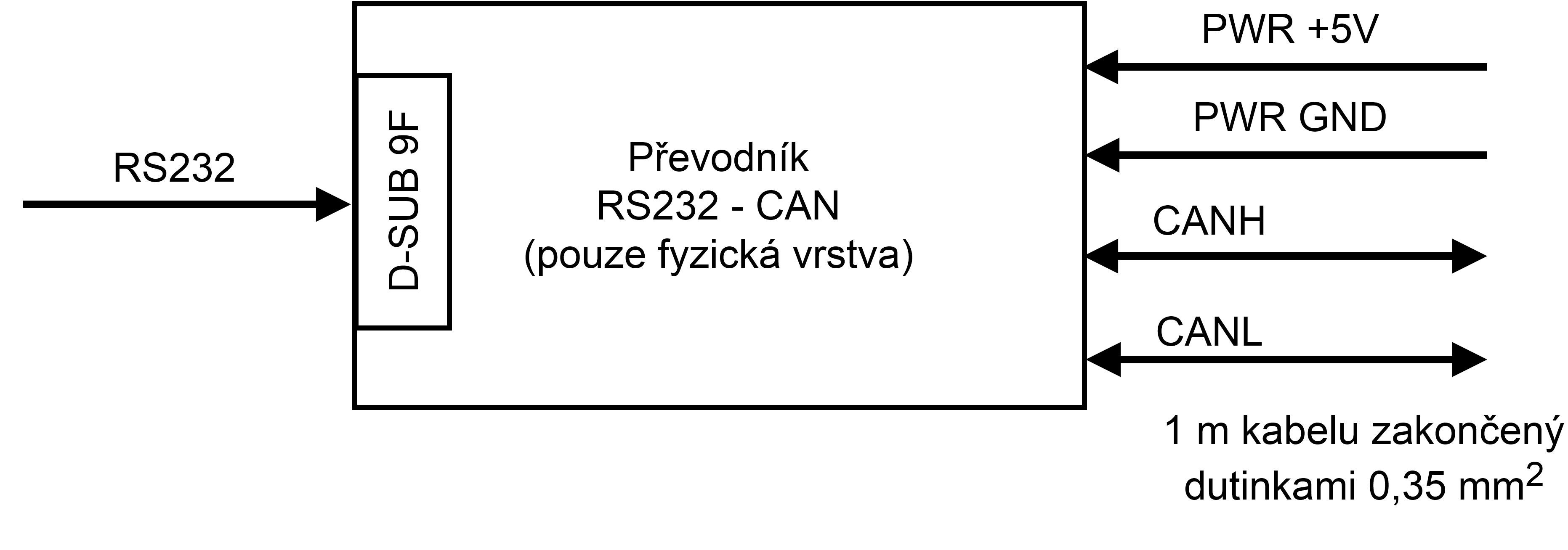

Převodník slouží k převodu fyzické vrstvy RS232 na robustnější fyzickou vrstvu CAN.

Jedná se pouze o převodník fyzické vrstvy a je tedy nutno implementovat protokol komunikace do nadřazeného systém.

Z pohledu RS232 je spojení poloduplexní a je vyžadováno řízení datového toku.

Uplatnění si převodník najde například při komunikaci s LED světly, které obsahují převodník CAN na UART pro řízení LED driver (např. TPS92662).



Objednací údaje

Objednací číslo
Kód produktu Název
60743001 RS232_to_CAN
Převodník RS232 - CAN (fyzická vrstva)

Ke stažení

Název souboru Verze Velikost
RS232_to_CAN_datasheet_R01_EN 378 KB
RS232_to_CAN_datasheet_R01_CZ 500 KB
