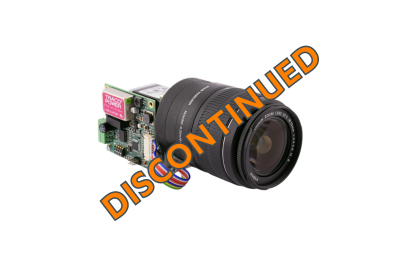

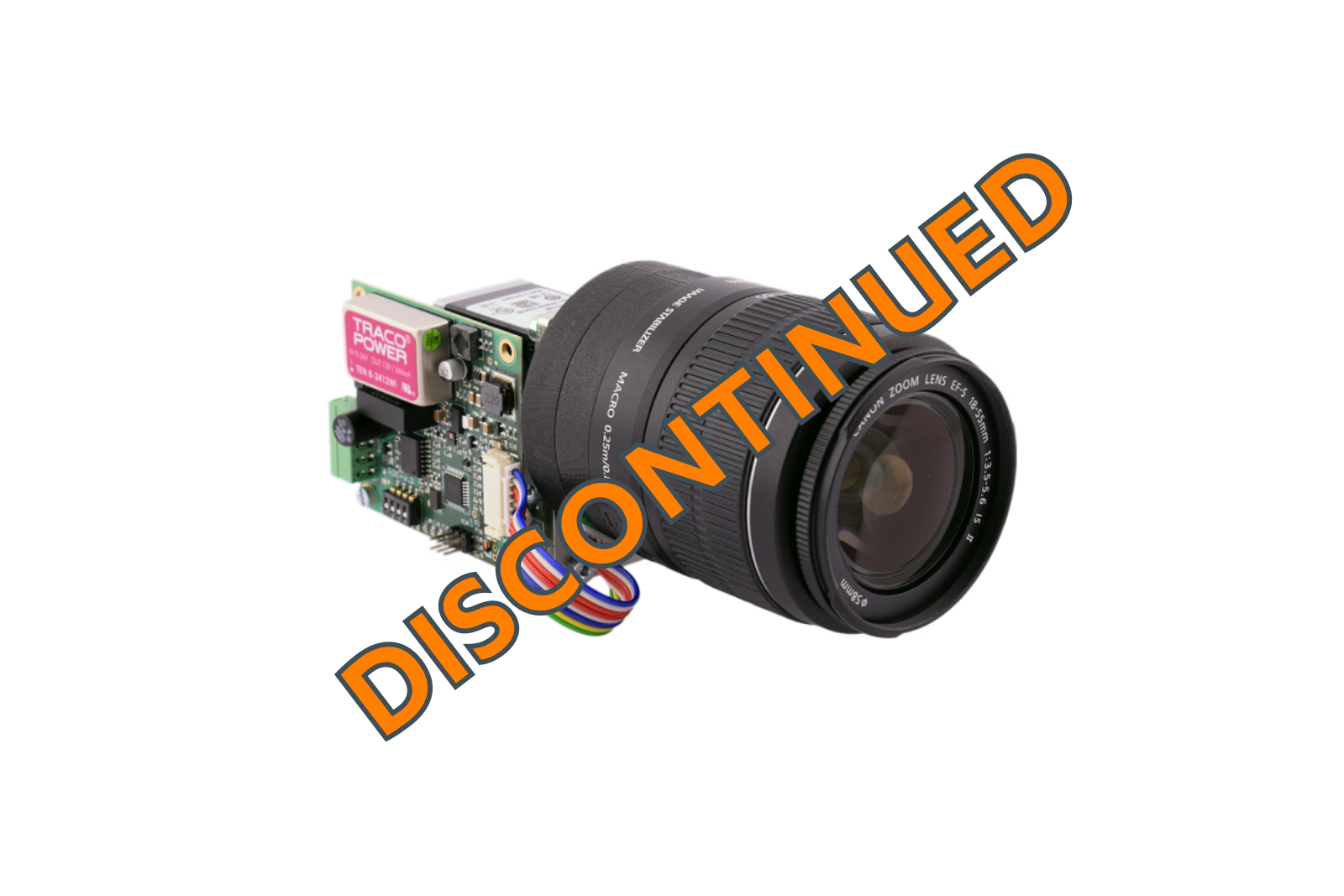

Canon Controller

Klíčové vlastnosti

  • Využití výborných optických vlastností fotografických objektivů s průmyslovými kamerami Basler
  • Motorizované ovládání funkcí ostření a clony
  • Určeno pro produktovou řadu kamer Basler ace Classic a ace U s rozhraním USB 3.0, GigE a Camera Link
  • Určeno pro ovládání objektivů Canon EF a EF-S
  • Komunikační rozhraní RS485 s galvanickým oddělením
  • Široký rozsah napájecího napětí 10 až 30 VDC s galvanickým oddělením
  • Hliníkový držák s montážními otvory
  • Určeno primárně pro dopravní systémy (ITS)
  • LabVIEW driver ke stažení

Popis produktu

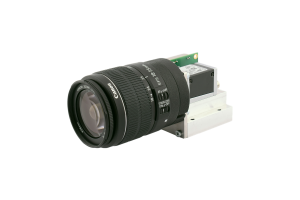

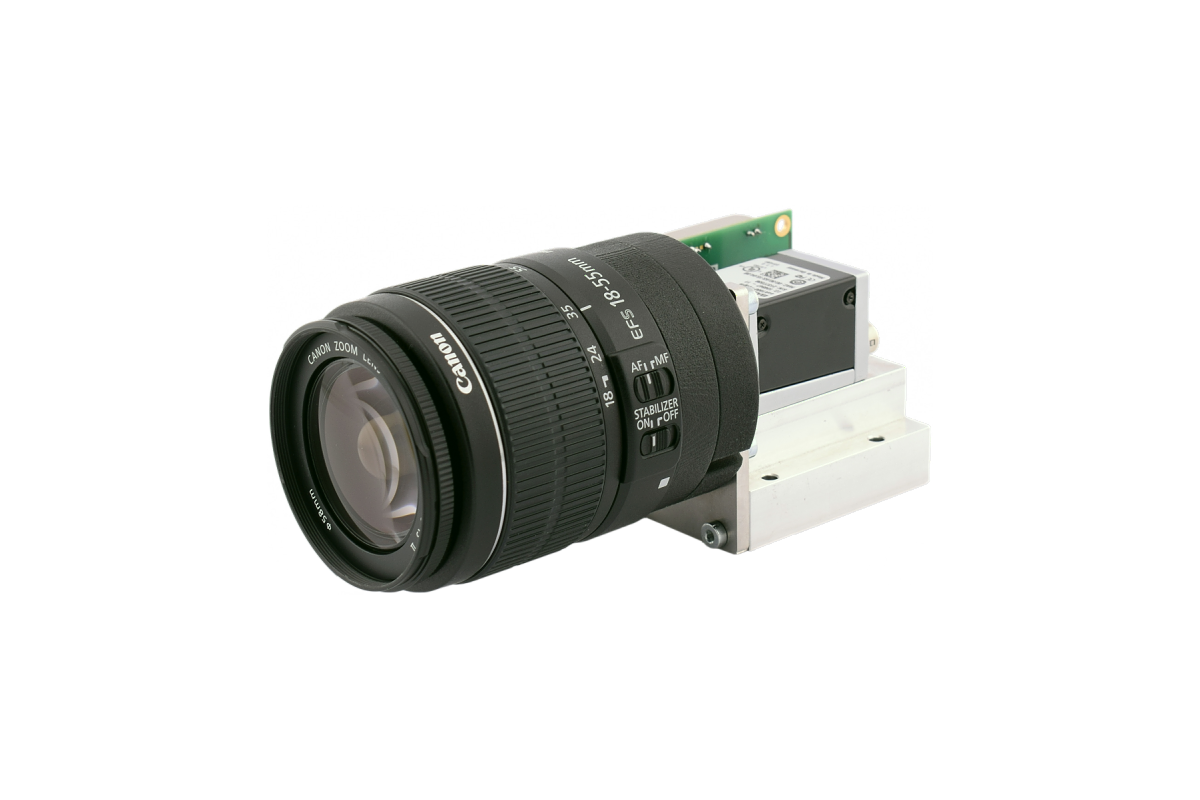

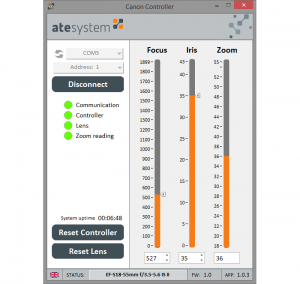

Řídící jednotka pro objektivy Canon EF/EFS je mezičlánek určený pro funkční spojení průmyslových kamer a fotografických objektivů. Umožňuje elektronicky ovládat ostření a clonu objektivů, přičemž lze použít jakýkoli typ EF a EF-S objektivů Canon s průmyslovými kamerami Basler řady ace. Canon objektivy je možné ovládat z PC nebo jiného zařízení pomocí sady příkazů prostřednictvím rozhraní RS485.

Nespornou výhodou tohoto řešení je využití skvělých optických vlastnosti poměrně levných fotografických objektivů s průmyslovými kamerami, které disponují kvalitními senzory vhodnými pro dopravní a průmyslové aplikace s rozlišením až 12 megapixelů.

Možnost elektronicky ovládat clonu a ostření zároveň otevírá příležitost velice jednoduché montáže na obtížně dostupná místa a použití v jakýchkoli světlených podmínkách, dokonce i v noci s infračerveným přísvitem. Tento přísvit může být velmi přesně synchronizován s kamerou pomocí digitálního výstupu kamery.

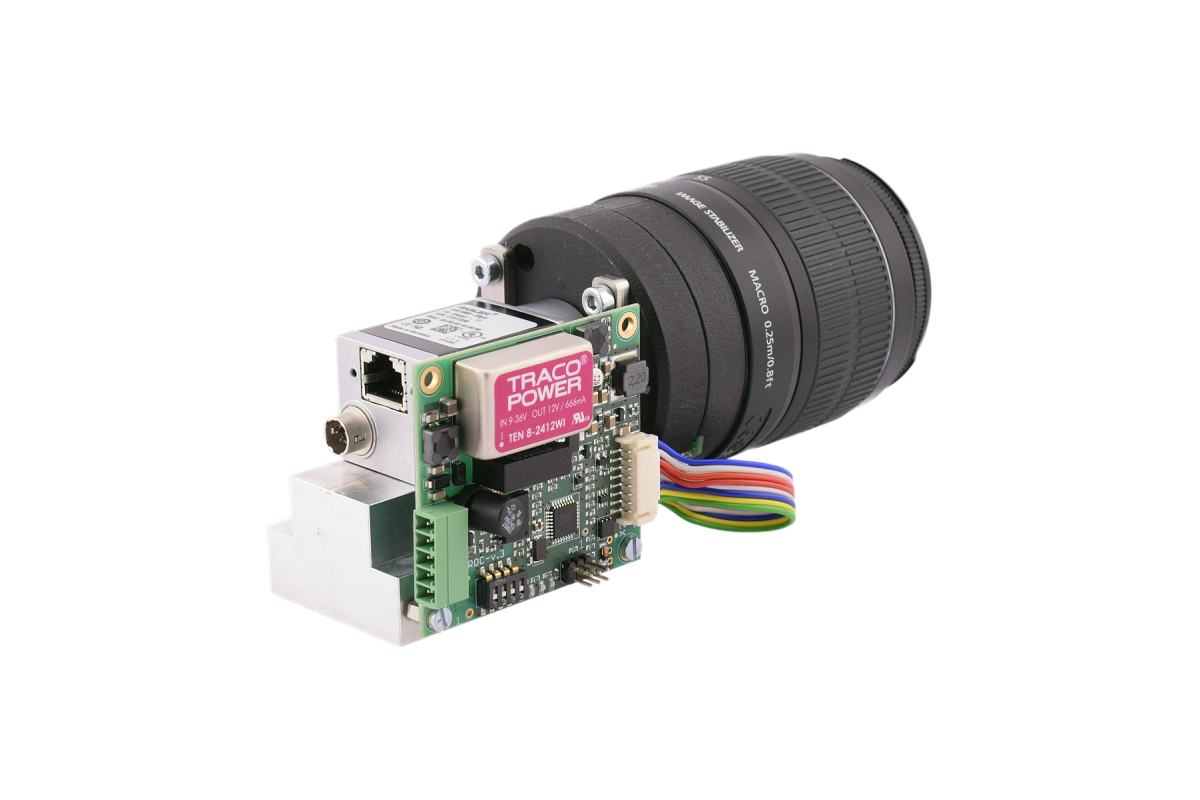

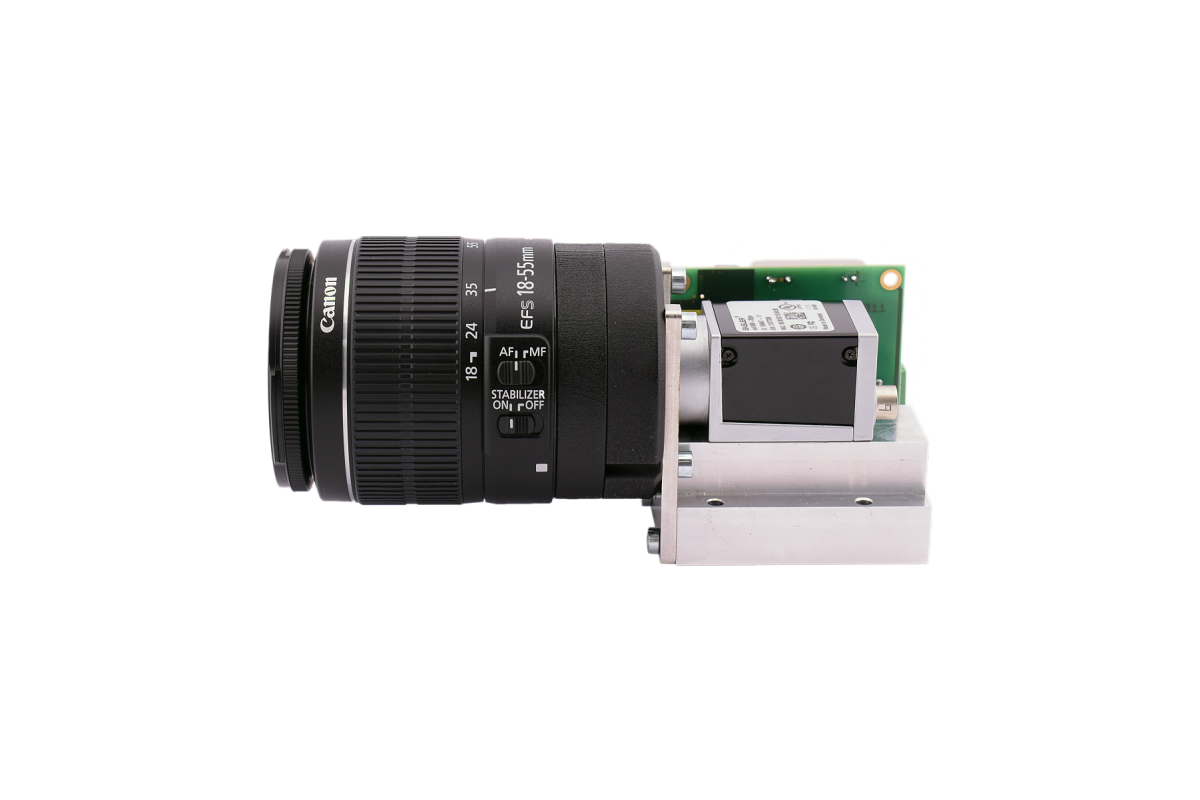

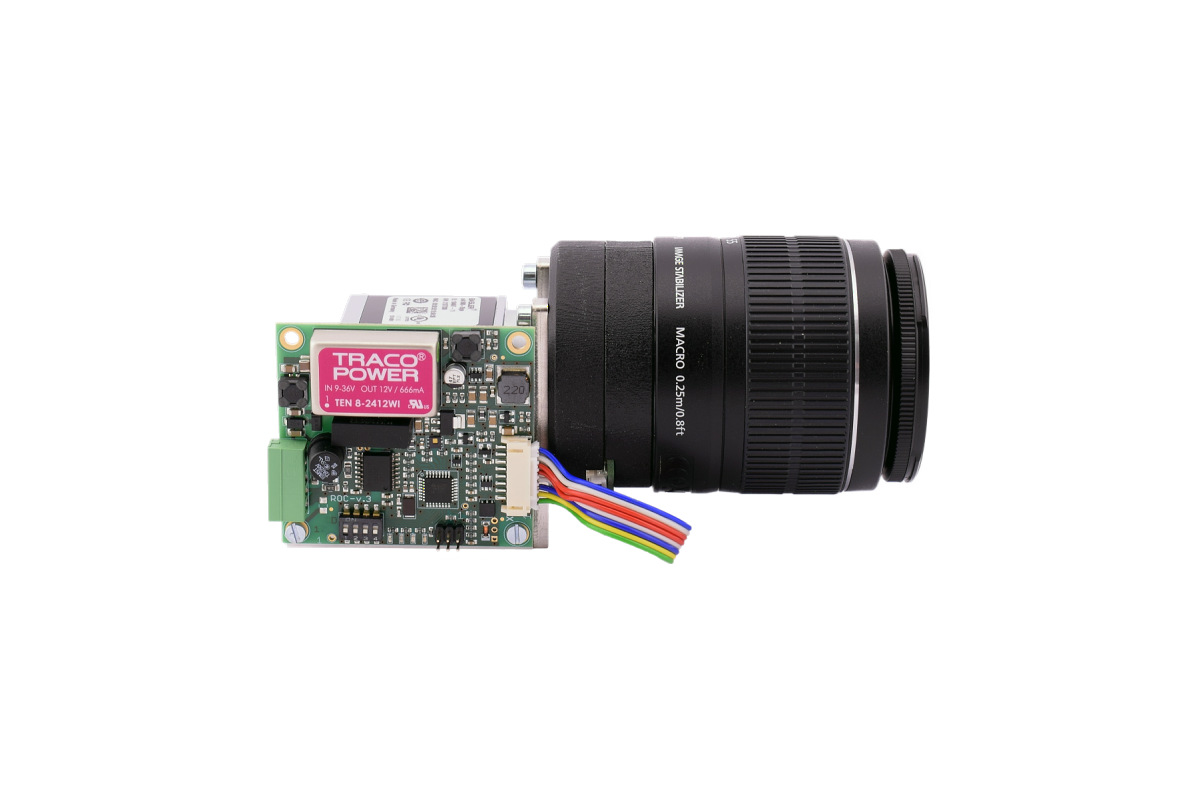

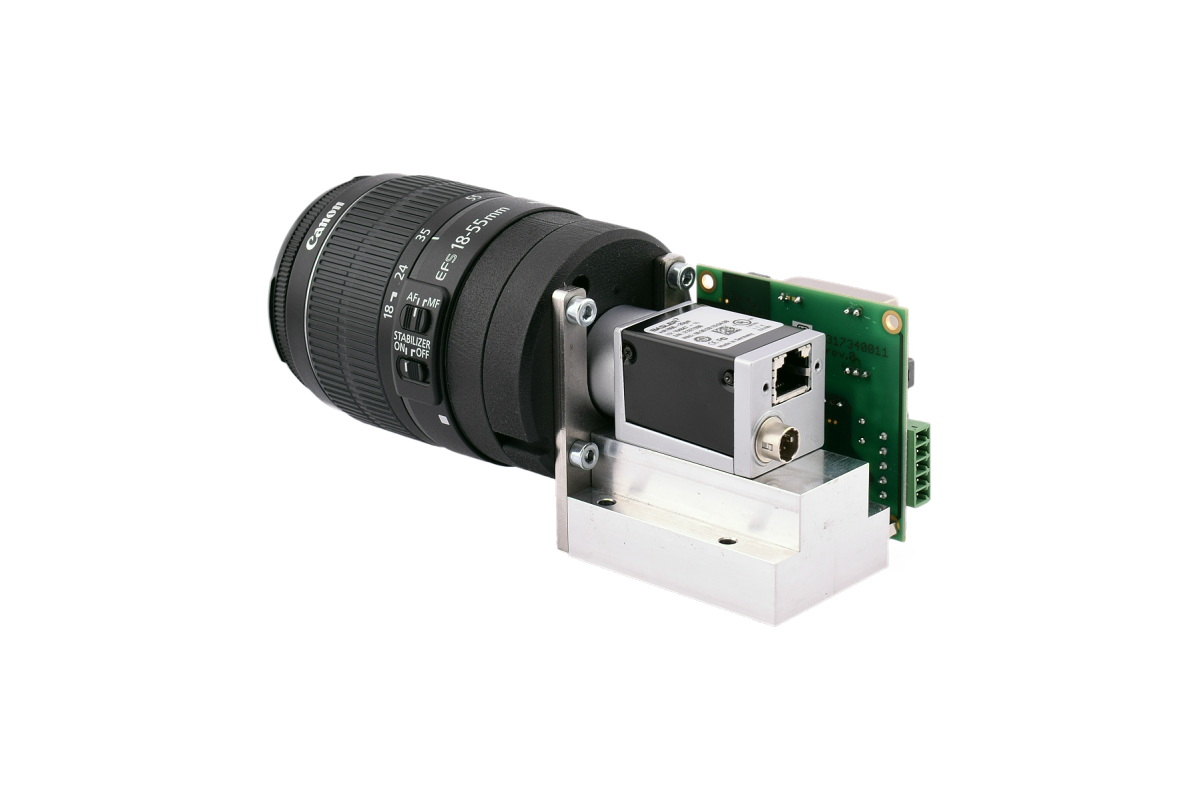

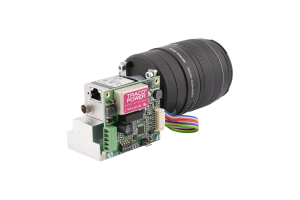

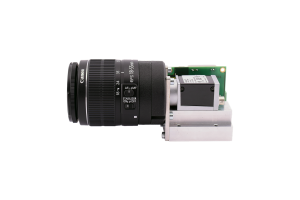

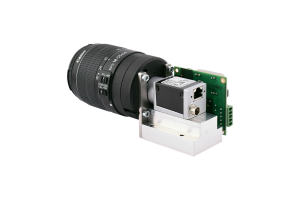

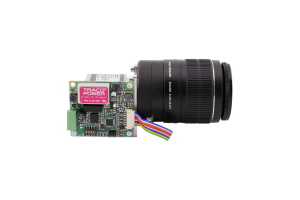

Hardware kontroléru se skládá ze tří základních částí:

  • Redukční kroužek mezi závitem C-mount a bajonetem Canon EF/EF-S, který rovněž obsahuje kontakty pro komunikaci a napájení objektivu.
  • Elektronika – vyhodnocuje příkazy přijaté přes rozhraní RS485 (požadavek na zaostření, úprava clony atd.) a na jejich základě komunikuje s objektivem. S redukčním kroužkem je propojena plochým kabelem.
  • Montážní hliníkový profil – slouží k mechanickému spojení redukčního kroužku, elektroniky a k upevnění a chlazení kamery. Zároveň obsahuje čtyři montážní otvory pro vestavbu celého kompletu do zařízení či krytu.

Produkt byl vyvinut ve spolupráci s AŽD Praha.


Parametry produktu

Parametr
Hodnota
Napájecí napětí
10 – 30 VDC, galvanicky odděleno
Proudový odběr
Dle typu objektivu, maximálně 2 A, v klidovém stavu cca 100 mA
Teplotní rozsah
-20°C až +70°C, omezeno použitým objektivem a kamerou!
Váha
455 g
Rozměry
95 x 80 x 80 mm
Uchycení
4 x montážní otvor 4,2 mm

Kompatibilní objektivy

Řídicí jednotka je navržena pro celou řadu objektivů Canon EF a EF-S. Tabulka obsahuje seznam objektivů, se kterými již byla otestována. Absence dalších objektivů neznamená jejich nekompatibilitu, ale pouze že zatím vyzkoušeny nebyly.

Objektiv
Ovládání
Vyčítání rozsahu
Vyčítání aktuální pozice
Ostření
Clona
Ostření
Clona
Zoom
Ostření
Clona
Zoom
EF-S18-55mm f/3.5 – 5.6
ANO
ANO
ANO
ANO
ANO
ANO
NE
ANO
EF-S18-55mm f/3.5 – 5.6 IS
ANO
ANO
ANO
ANO
ANO
ANO
NE
ANO
EF-S18-55mm f/3.5 – 5.6 IS II
ANO
ANO
ANO
ANO
ANO
ANO
NE
ANO
EF-S18-55mm f/3.5 – 5.6 IS STM
ANO
ANO
ANO
ANO
ANO
ANO
NE
ANO
EF 50mm f/1.8
ANO
ANO
ANO
ANO
NE*
ANO
NE
NE*
EF-S24mm f/2.8 STM
ANO
ANO
ANO
ANO
NE*
ANO
NE
NE*

 * Objektiv není vybaven zoomem, má pevnou ohniskovou vzdálenost

Objednací údaje

Objednací číslo
Název
60262000
Canon controller - řídicí jednotka k objektivům Canon EF/EFS. Kamera a objektiv nejsou součástí balení!

Kamera a objektiv se volí vždy na míru každé konkrétní aplikaci, pro konzultaci a pomoc s výběrem nás prosím kontaktujte.

Ke stažení

Název souboru Verze Velikost
Katalogový list 07.03.2018 838 KB
Komunikační protokol 24.01.2018 596 KB
