Převodník RS232 na CAN

ikona Převodník RS232 na CAN

Klíčové vlastnosti

  • Převod fyzických vrstev RS232 a CAN
  • Galvanicky neizolovaný
  • Fyzická vrstva CAN zakončena 120R

Popis produktu

Převodník slouží k převodu fyzické vrstvy RS-232 na odolnější fyzickou vrstvu sběrnice CAN, tu je možno použít pro komunikaci se zařízeními, které na své straně využívají například převodník CAN – UART pro asynchronní komunikaci. Tato komunikace se často vyskytuje v obvodech pro řízení LED například TPS92662. Zařízení pouze převádí fyzické vrstvy a proto je nutné řízení protokolu řešit na straně nadřazeného systému / aplikace. Převodník obsahuje zakončovací rezistor sběrnice CAN 120R.

Obr. 1: Blokové schéma zapojení převodníku do technologie

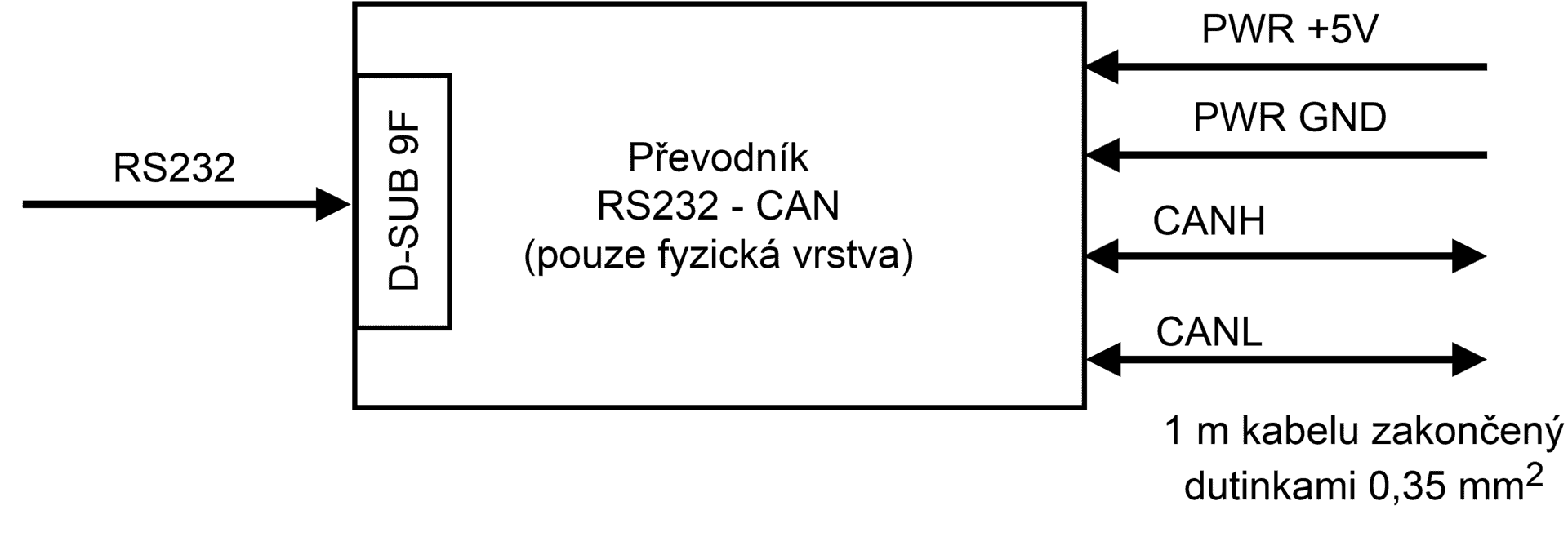

Obr. 2: Blokové schéma převodníku

Převodník najdete také na našem e-shopu.

Varianta produktu

NÁZEV OBJEDNACÍ ČÍSLO
Převodník RS232 - CAN 60743001

Parametry

Název Hodnota
Rozměry 33 x 60 x 16 mm (bez vodiče a připojeného konektoru)
Napájecí napětí 5 V DC ± 10 %
Proudový odběr Max. 10 mA
Pracovní teplota -20 - + 80 °C
Maximální přenosová rychlost 460 kbps
Komunikační rozhraní RS-232, CAN (zakončen 120R)

Ke stažení

NÁZEV SOUBORU POPIS VELIKOST
Katalogový list (CZ) Převodník RS-232 na CAN 500 KB Ikona ke stažení Stáhnout
Datasheet (EN) RS-232 to CAN converter 378 KB Ikona ke stažení Stáhnout
