Cílem jedné z dalších případových studií bylo vyvinout efektivní metodu pro detekci vnitřních stresů a slabých míst u průhledných materiálů, které jsou náchylné k prasklinám nebo deformacím.
Zákazník požadoval neinvazivní optickou techniku, která umožní identifikovat tyto defekty ve fázi výroby nebo výstupní kontroly.
Řešení

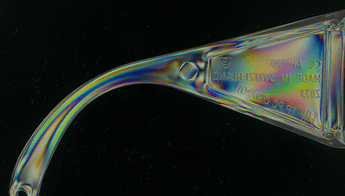

Byl aplikován princip polarizačního zobrazování, který umožňuje vizualizaci vnitřních napětí v materiálu díky změnám ve struktuře polarizovaného světla. Konkrétně bylo řešení realizováno následujícím způsobem:

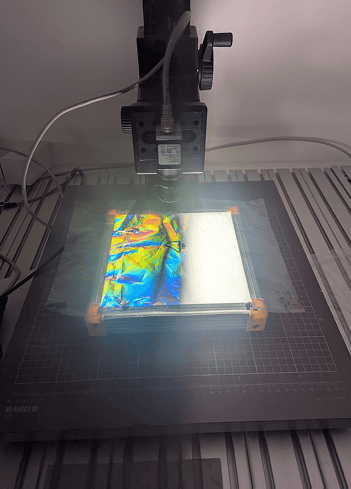

- Osvětlení objektu bylo provedeno polarizovaným světlem, které interaguje s napěťovými strukturami v materiálu.

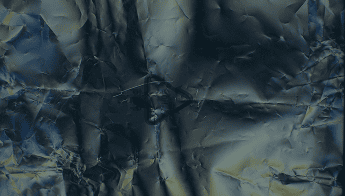

- Snímání probíhalo pomocí kamery vybavené druhým polarizačním filtrem na objektivu, čímž došlo ke zvýraznění rozdílů způsobených vnitřními pnutími.
- Alternativně byla otestována také polarizovaná kamera JAI, která umožňuje přímou detekci polarizačních stavů bez potřeby externích filtrů. O tomto typu kamery se můžete dočíst i v našem dřívějším článku: Otestovali jsme polarizovanou kameru JAI.
Nasazené řešení umožnilo:
- včasnou detekci prasklin a oslabených míst ve výrobním procesu,
- zvýšení výstupní kvality díky eliminaci komponent s potenciálními vnitřními vadami,
- úsporu nákladů a času snížením počtu reklamací a výpadků ve výrobě.
