Konektorový blok
Klíčové vlastnosti
- Slouží pro pohodlné zapojení I/O kabelů ke kameře
- Možnost napájení kamery – standardní konektor 5,5/2,1 mm pro napájecí adaptér +24 VDC nebo šroubovací svorky
- Možnost připojení externího osvětlení, spoušť digitálním výstupem kamery
- Rozšířené svorky pro +24 VDC napájecí napětí externích komponent (osvětlení, atp.)
- Otestování digitálního vstupu/výstupu pomocí tlačítka a LED
- Konektor M8 pro připojení světel vybavených tímto konektorem
Popis produktu

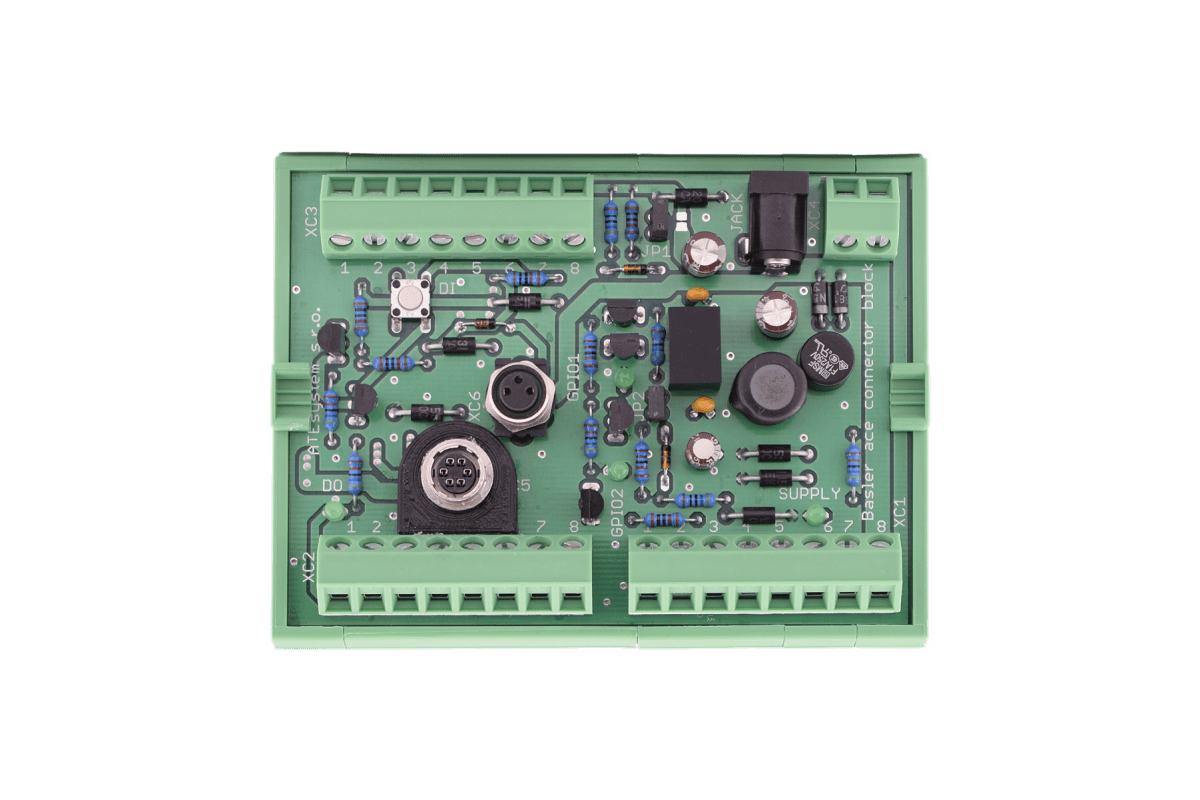

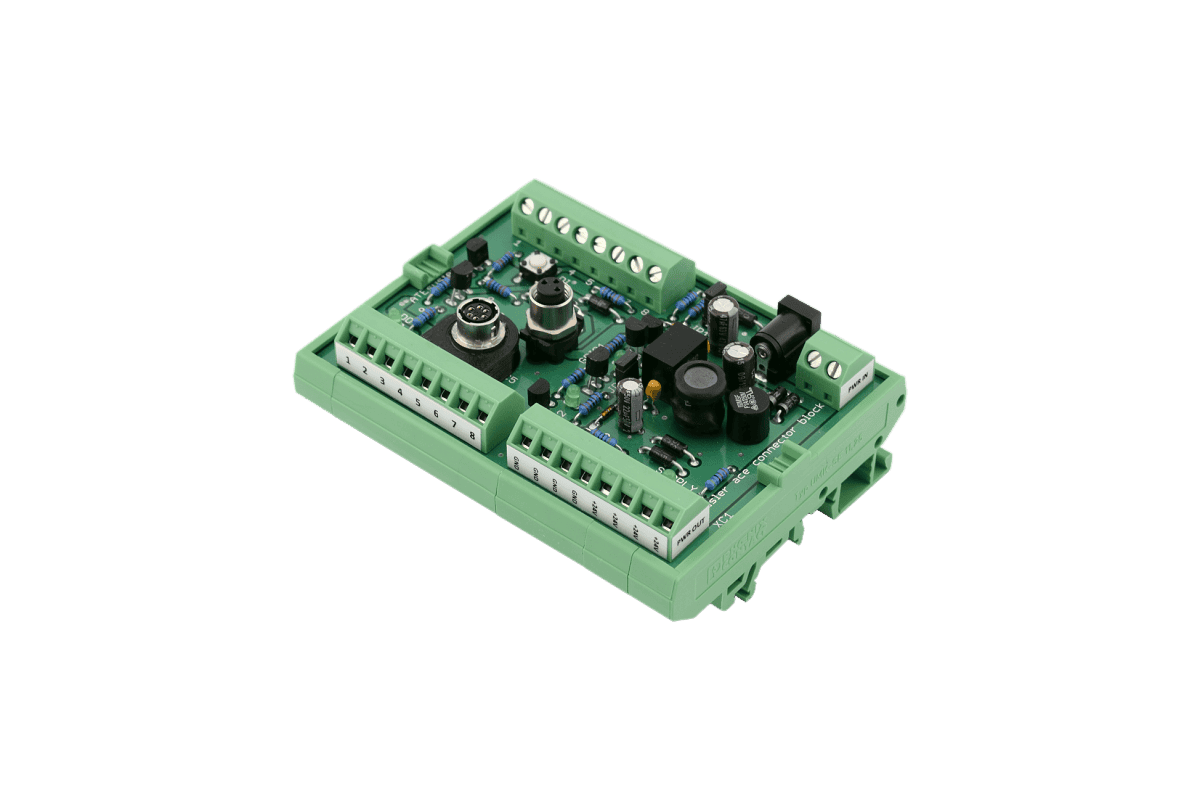

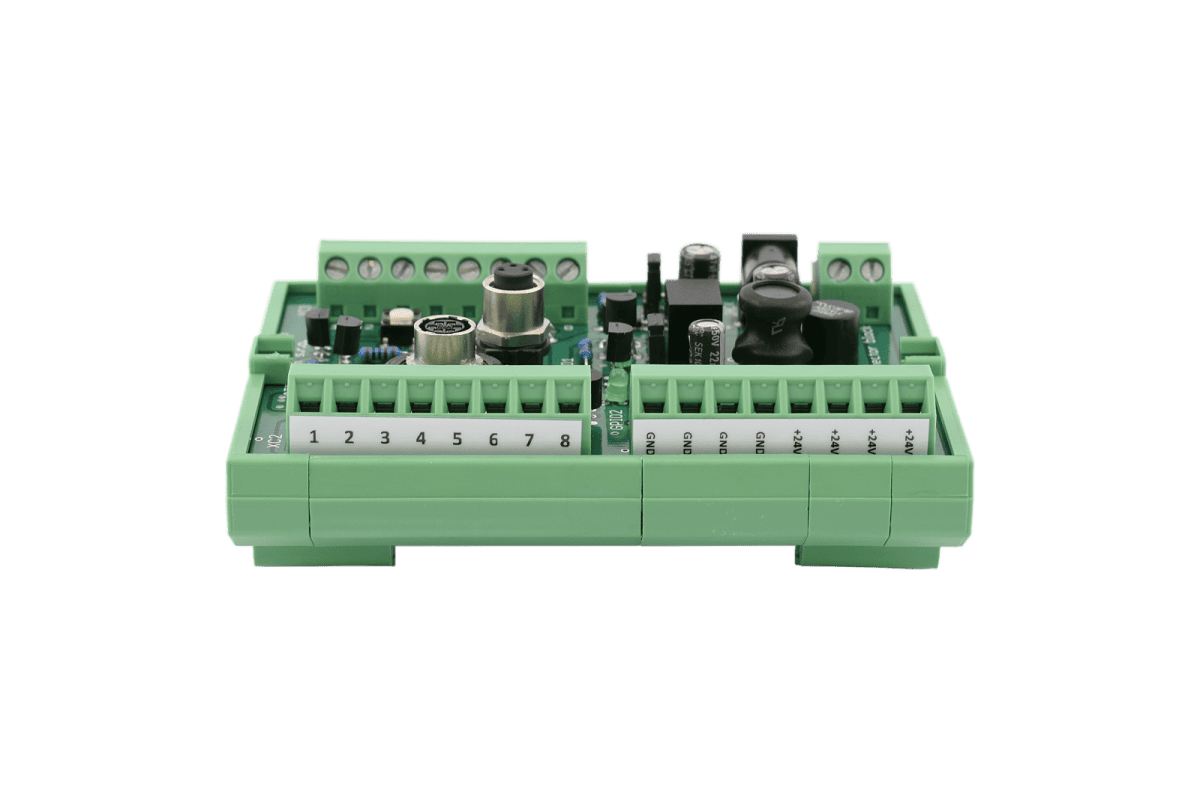

Slouží pro pohodlné připojení napájení a digitálních vstupů/výstupů ke kamerám Basler ace. Zjednodušuje například propojení kamery s triggrovaným osvětlením, minimalizuje kabeláž a potřebu externích komponent. Dodává se v pouzdře pro montáž na DIN lištu.
Dostupné varianty produktu jsou také na našem e-shopu.
Varianty produktu
| NÁZEV | OBJEDNACÍ ČÍSLO |
|---|---|
| Konektorový blok pro GigE kamery bez konektorů M8 a Hirose | 69984001 |
| Konektorový blok pro USB 3.0 kamery bez konektorů M8 a Hirose | 69984011 |
| Konektorový blok pro GigE kamery s konektory M8 a Hirose | 69984021 |
| Konektorový blok pro USB 3.0 kamery s konektory M8 Hirose | 69984031 |
Příslušenství
| NÁZEV | OBJEDNACÍ ČÍSLO |
|---|---|
| Kabel k propojení konektorového bloku s kamerou, 3 m | 69984040 |
| Basler I/O kabel s 6p konektorem Hirose (protikus ke kameře), 10 m | 10170232 |
| Basler I/O kabel s 6p konektorem Hirose (protikus ke kameře), 5 m | 10170245 |
Parametry
| Název | Hodnota |
|---|---|
| Šířka | 78 mm |
| Výška | 40 mm |
| Délka | 102 mm |
| Maximální napájecí napětí | 24 V DC |
Ke stažení
| NÁZEV SOUBORU | POPIS | VELIKOST | |
|---|---|---|---|
| Katalogový list (CZ) | Konektorový blok pro Basler ace | 810 KB |
Stáhnout
|
| Katalogový list (EN) | Connector block for Basler ace | 790 KB |
Stáhnout
|
