Systém detekce přítomnosti lakových vrstev

Klíčové vlastnosti

  • Lokální detekce průhledných lakových vrstev nanášených na průhledný materiál dle seřízení v ploše maximálně 15 mm2
  • Diferenční metoda vyhodnocení přítomnosti jednotlivých vrstev
  • Schopnost detekce tlouštěk vrstev v rozsahu 1 až 23 μm
  • Vyhodnocení a signalizace přítomnosti vrstvy dle nastavení limity
  • Systémové řešení pro rychlou změnu produktu/varianty výroby
  • Určeno pro statickou montáž nebo montáž na výměnný zakládací přípravek
  • Spouštění detektoru impulsem na signálový vstup
  • Ukládání posledních 54 detekcí s možností vyčtení do PC (stálá paměť v řídicí jednotce)

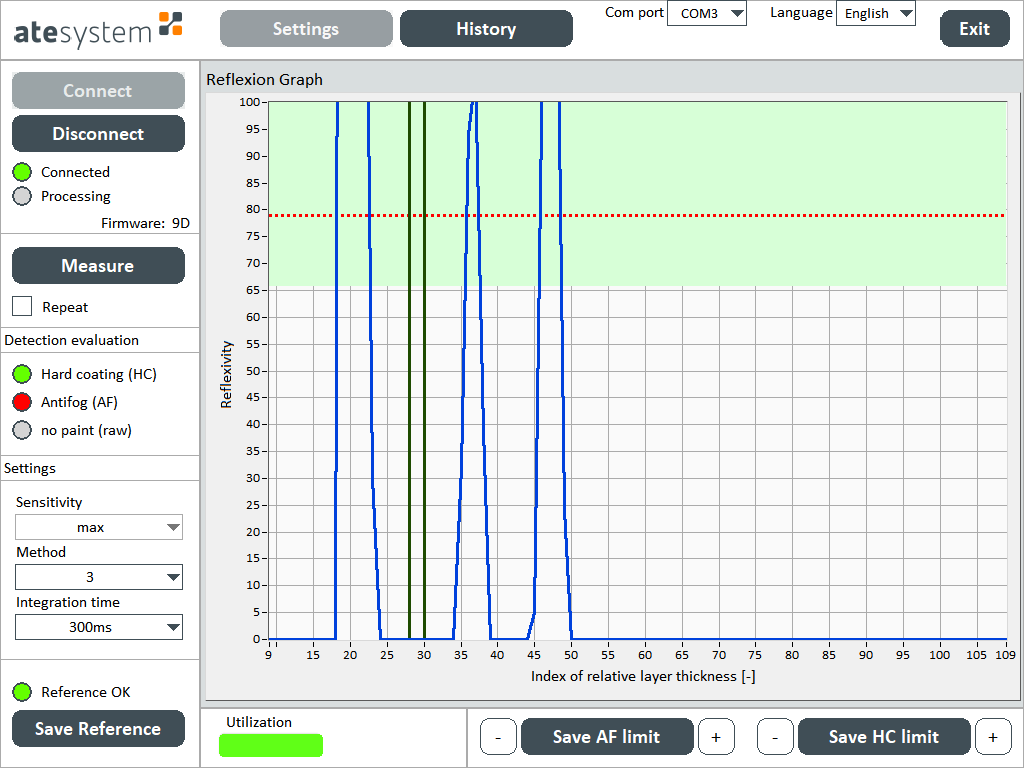

  • Nastavení pomocí PC aplikace „PSKLAK setup“ a kabelu pro konfiguraci detekční sondy (rozhraní RS232), ev. úprava limitů pomocí dotykového displeje (příslušenství)
  • Použití Bluetooth (přenos dat) a bezkontaktního (princip indukce) napájení detekční sondy

Popis produktu

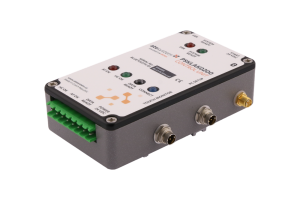

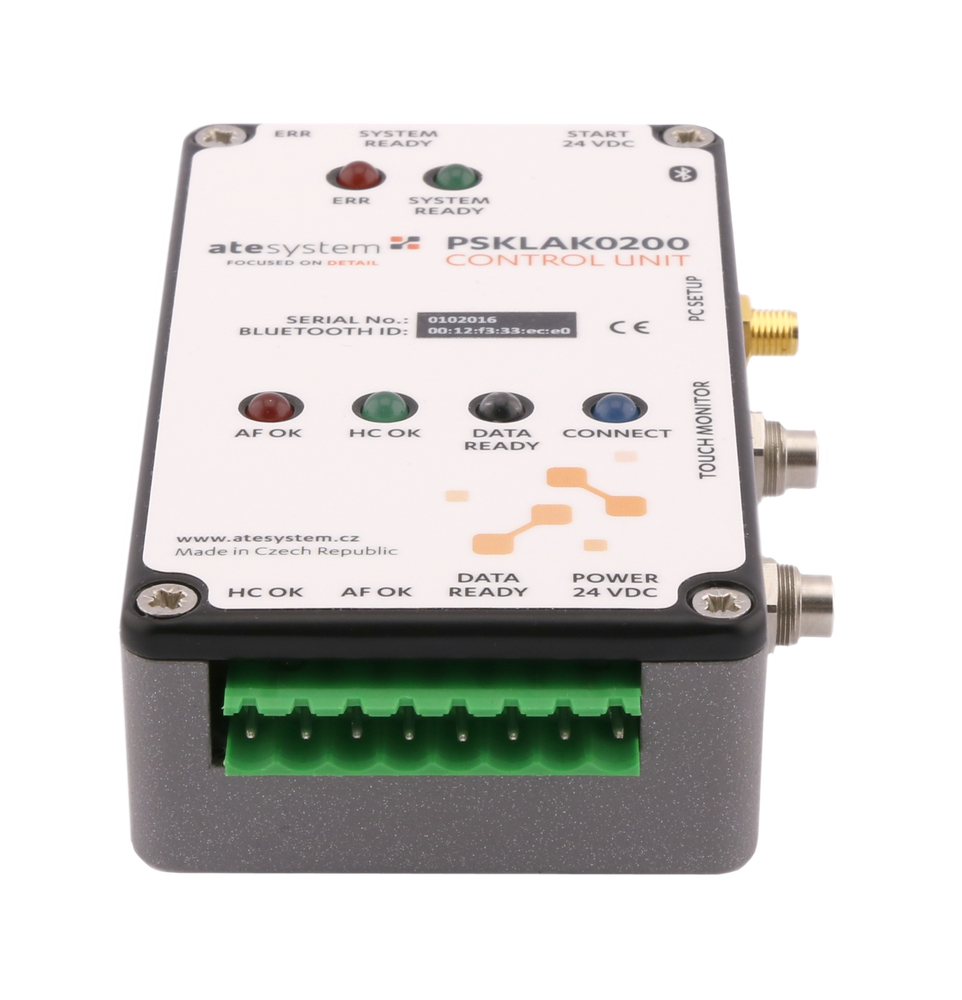

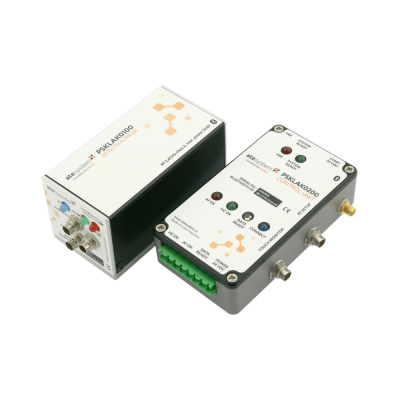

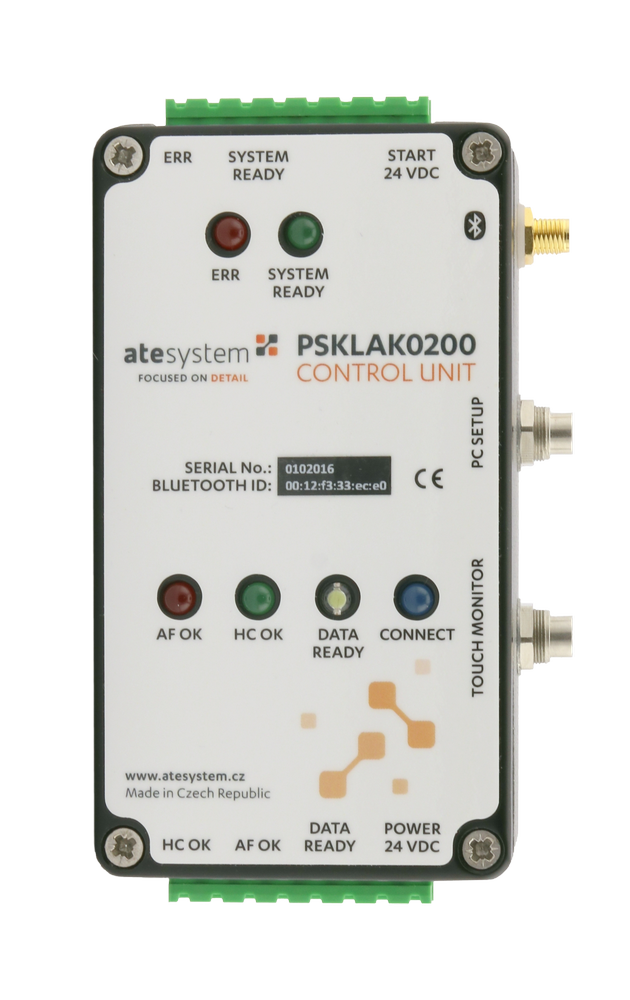

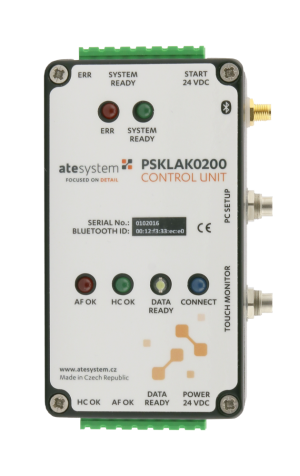

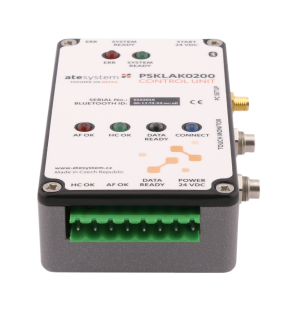

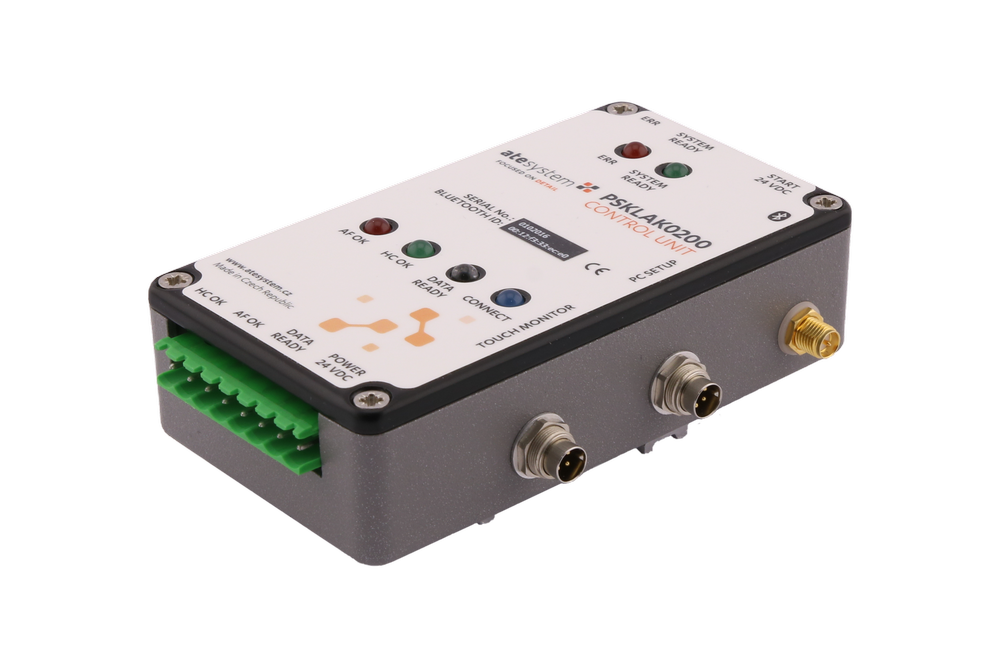

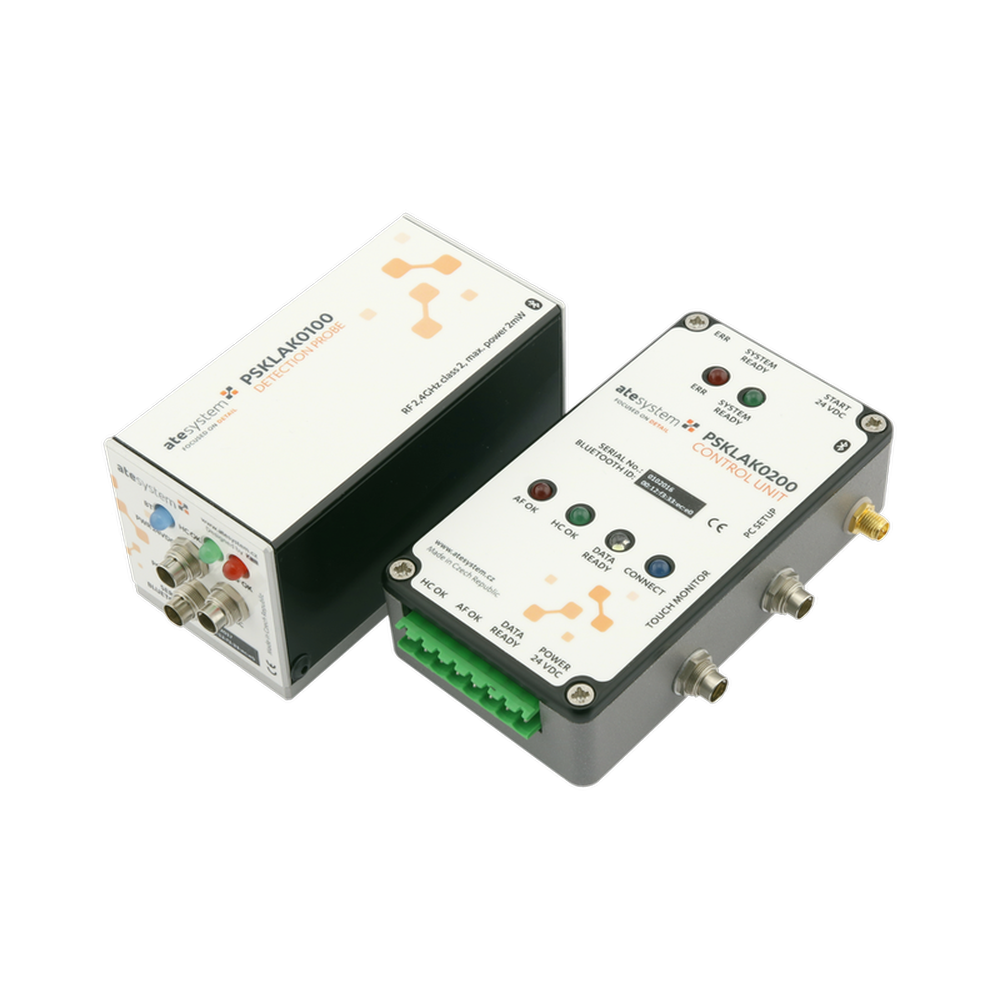

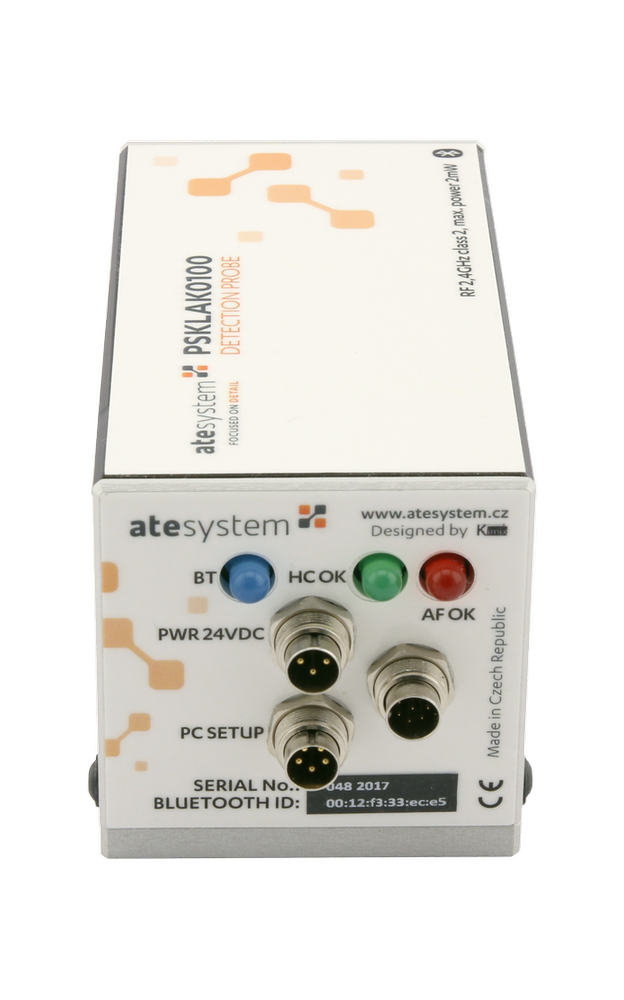

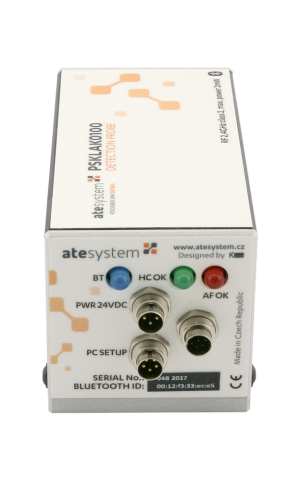

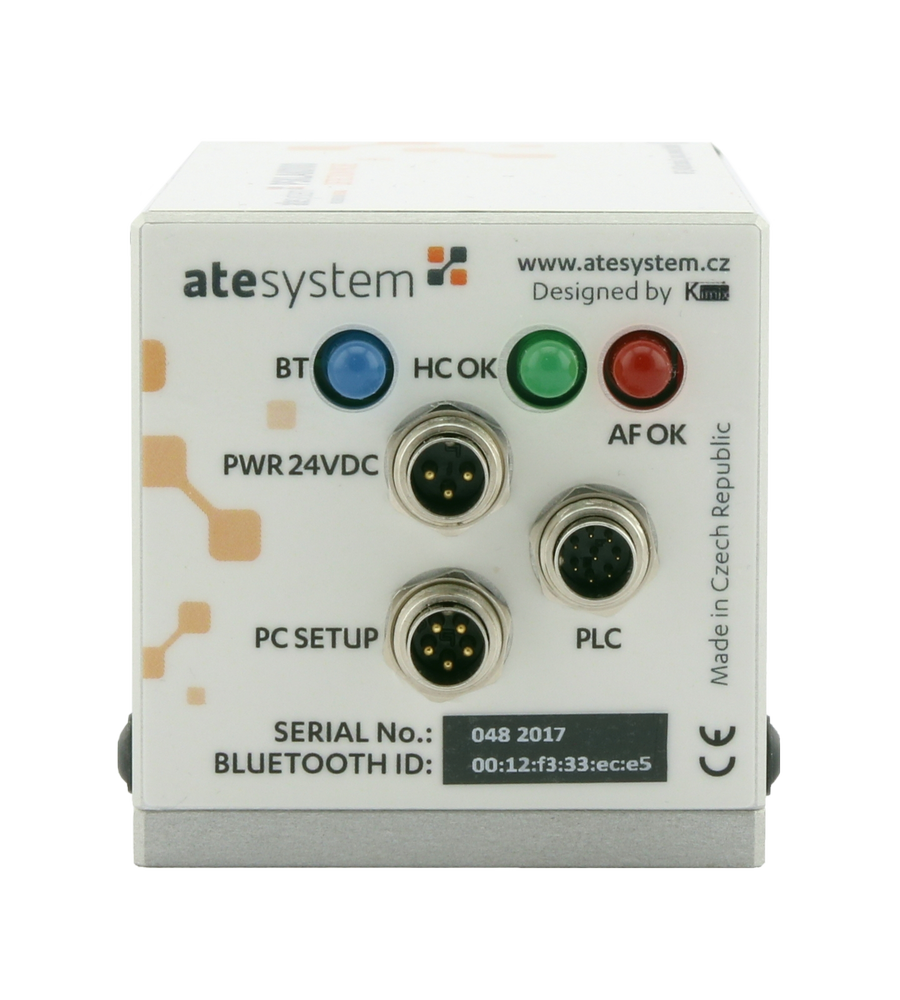

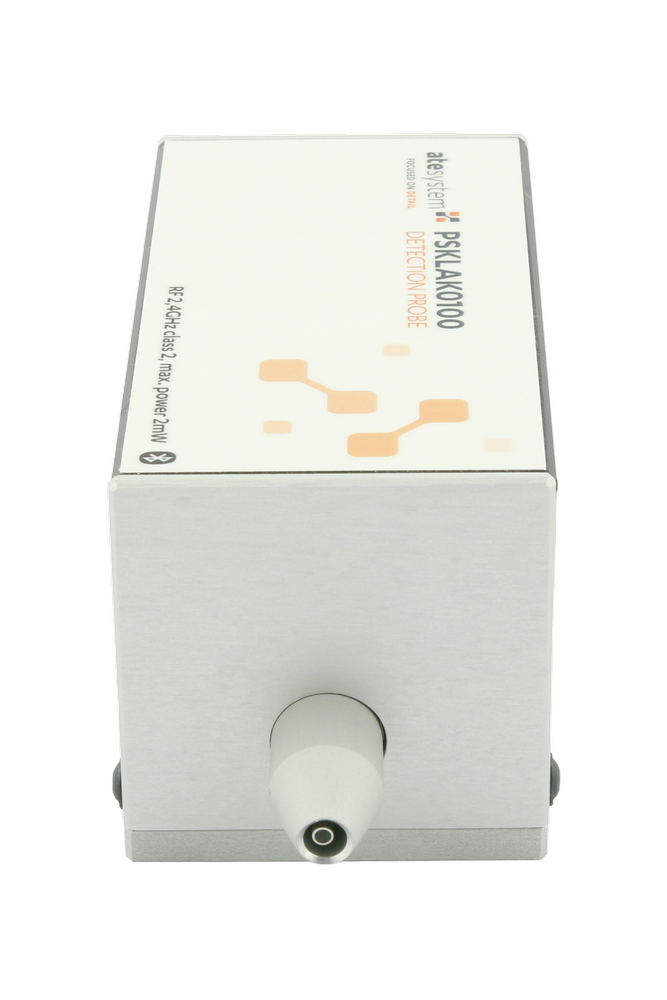

Systém je určen pro detekci přítomnosti lakových vrstev vnějšího tvrdého laku (hard coating, HC) a vnitřního hydrofobního laku zabraňujícímu mlžení povrchu (anti-fog, AF) na krycích sklech automobilových světlometů. Detekce se provádí v místě s plnou průhledností materiálu na kruhové ploše přibližně 15 mm2 (dle seřízení detekční sondy). Systém se skládá z detekční sondy (smart senzor), řídicí jednotky a volitelně z bezkontaktního napájecího systému pro napájení sondy. Detekční sonda obsahuje vlastní snímač lakových vrstev a vyhodnocovací jednotku. Přenos signálů s výsledky vyhodnocení je možný bezdrátově pomocí Bluetooth spojení, nebo kabelem – přímými signály z/do sondy. Způsob instalace sondy rozhoduje o rozsahu setu detekčního systému.

Sety pro instalaci na výměnné zakládací přípravky (tzv. natlačovací hlavy) umožnují dle konstrukce stroje automatickou změnu produktu výroby. Obsahují stejný počet detekčních sond jako přípravků. Ovládání aktivní sondy zajištuje řídicí jednotka připojená k řídicímu systému stroje (např. PLC). Napájení sondy je možné pomocí bezkontaktního napájecího systému (vhodné pro jednoúčelové stroje typu horizontálního lisu) nebo přímým kabelem (uchycení na hlavu ramene robota). Využívá se plná integrace systému detekce laku s mechanickým zajištěním polohy skla světlometu během detekce.

Sety pro instalaci detekčních sond ve statické pozici pracovního prostoru stroje (např. robota) umožnují místo detekce variabilně / dynamicky měnit. Rameno robota polohuje testované sklo do požadovaného bodu testování. Tento způsob instalace vyžaduje, aby byl robot schopen zajistit opakovatelné nastavení přesné polohy a stabilitu ramene.

Ve všech uvedených případech se využívá detekční systém v setu detekčních sond a řídicí jednotky, ze které se signalizují stavy vyhodnocení dále do řídicího systému.

Další variantou je instalace samostatné detekční sondy s využitím signálů ovládání a vyhodnocení detektoru přímo ze sondy do řídicího systému. V tomto případě je omezena funkčnost systému (chybí možnost náhledu a archivace měření, délka kabelu nesmí překročit 5m).
